Aménagement de notre Land Cruiser Lounge pack techno

modèle 2018

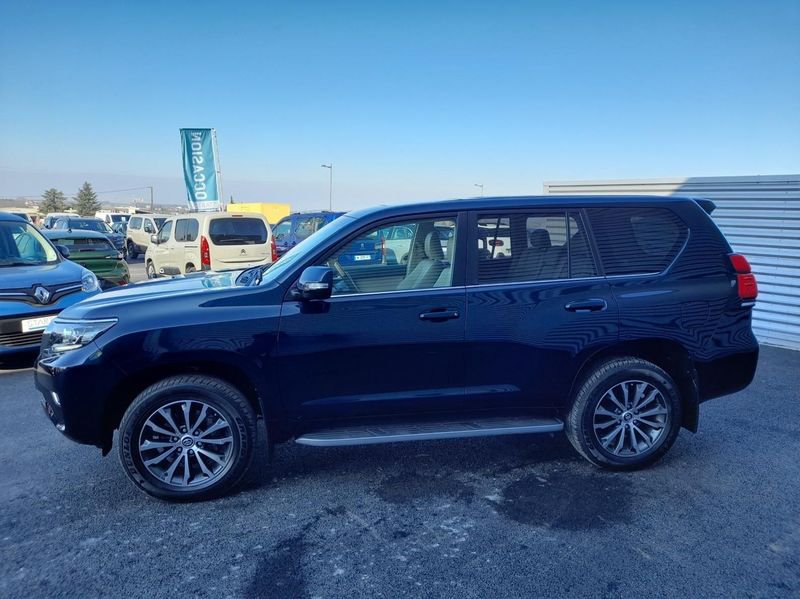

A l'achat avant covering, couleur black cobalt  ↑

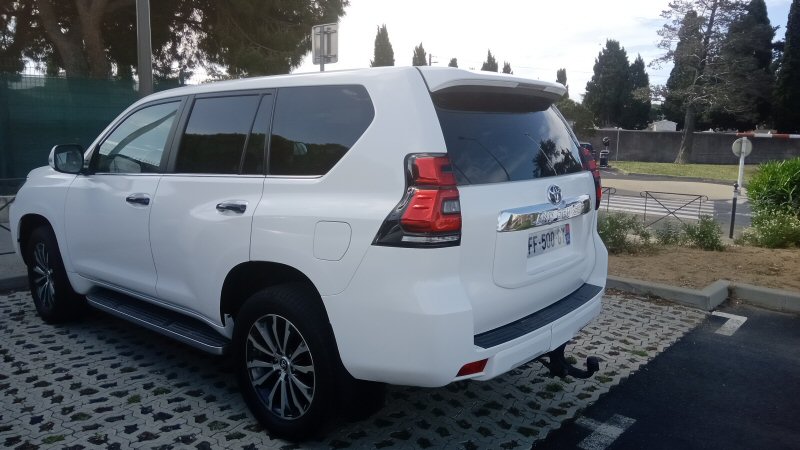

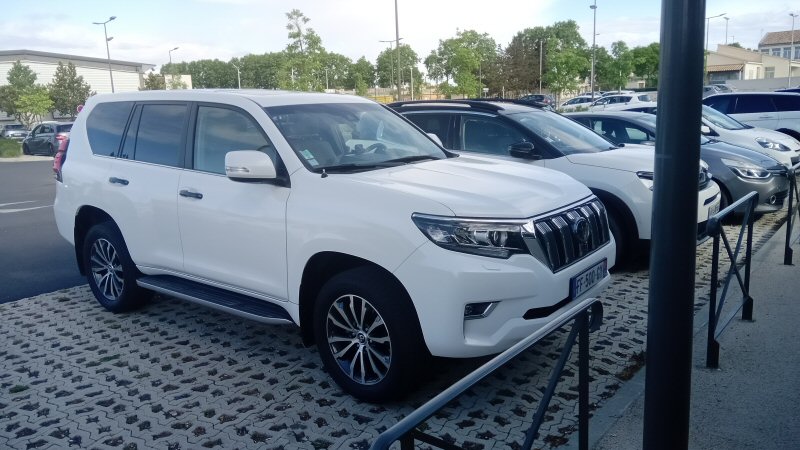

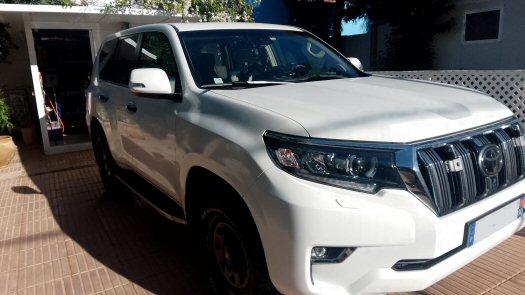

Après covering















Documentations



Plaquette commerciale

Manuel du propriétaire

Manuel tout terrain

Audio

Navigation



Aménagement particuliers



Aménagement du coffre

Tablette piquenique sur porte de coffre

Support tablette navigateur

Dashcam

Blindage

Fixation plaques à sable

Sangle & manilles

Compresseur

Dégonfleurs

Lave main eau chaude !

220V

Accessoires: Pelle, couteau pour branche, kit réparation tubeless

Klaxon

Radio CiBi - Walkie Talkie

Cric air

Drapeau de sécurité

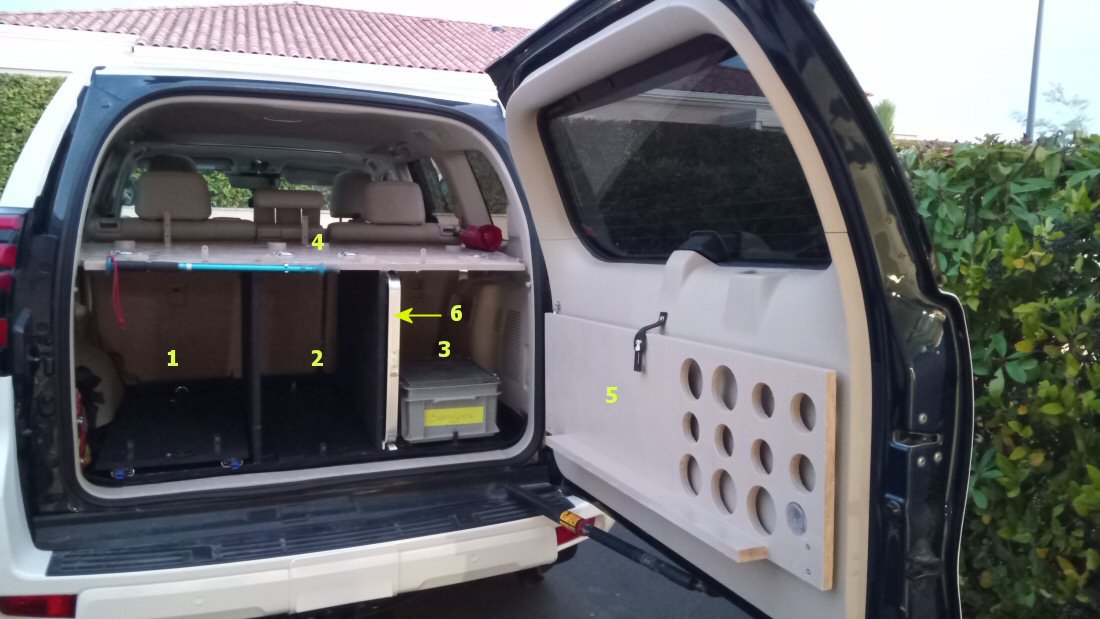

Aménagement du coffre

Mars 2023

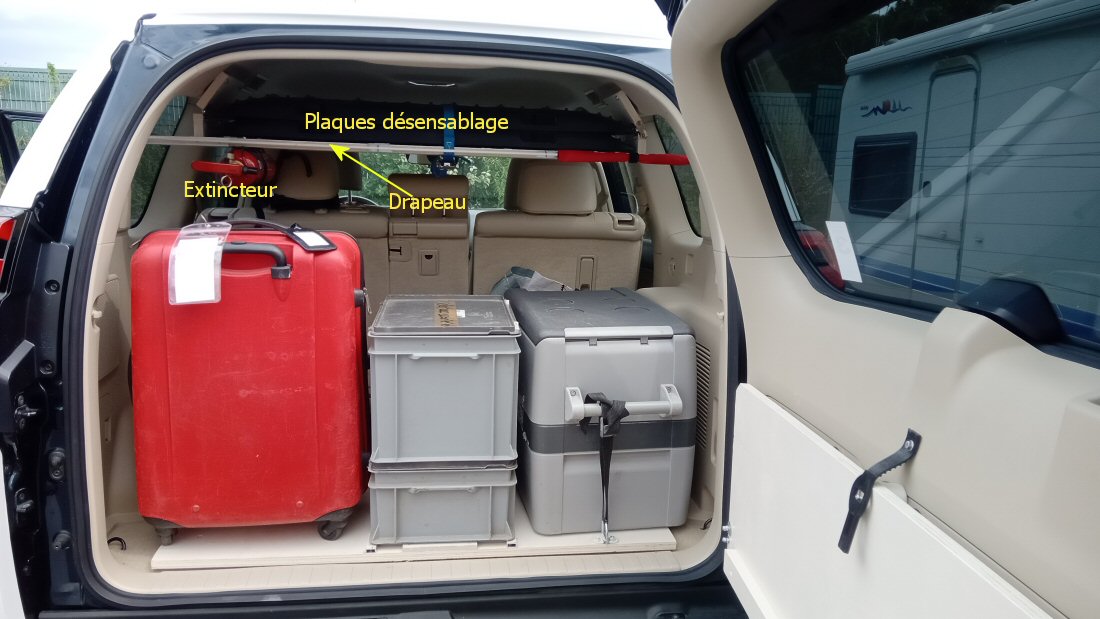

La plaque support des plaques de désensablage, drapeau, extincteur et futures bâtons de marche est fixée sur les filetages des poignées.

Une plaque de contreplaqué pour la fixation et le calage des bagages est fixée sur les rails d'origine.

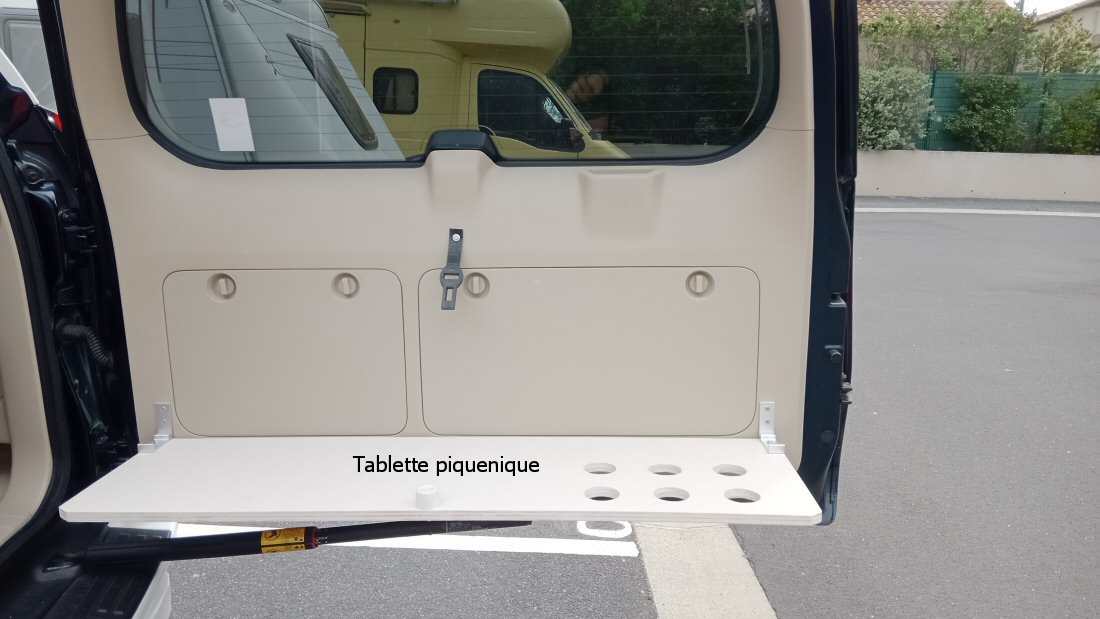

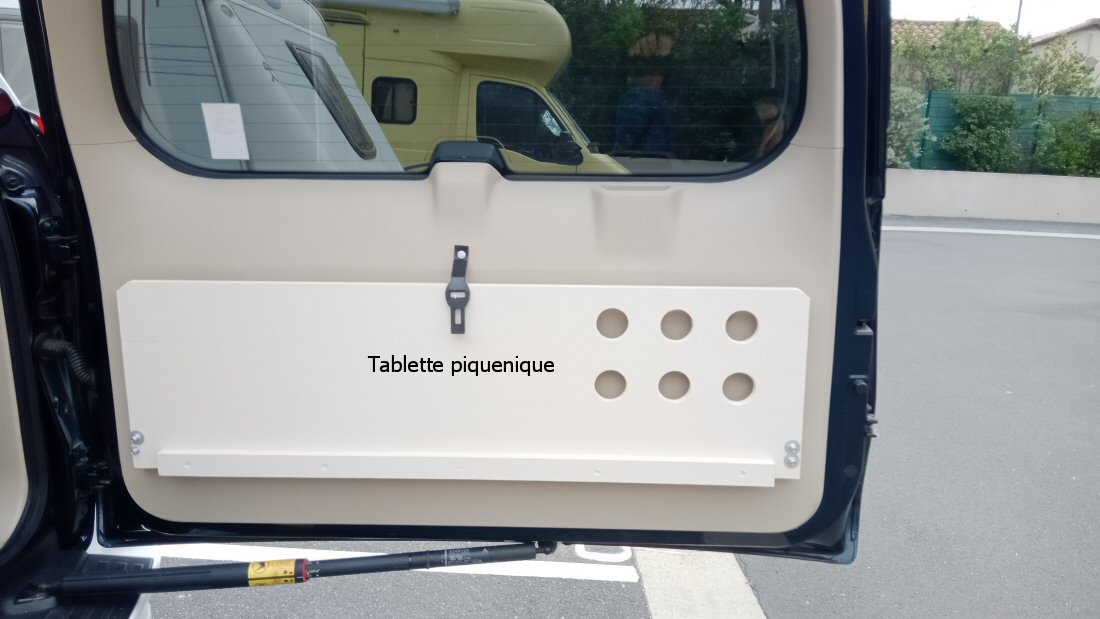

Tablette piquenique est fixée par des rivets filetés et des accroches manteaux repliables, ce qui permet de supprimer les câbles inox ↓

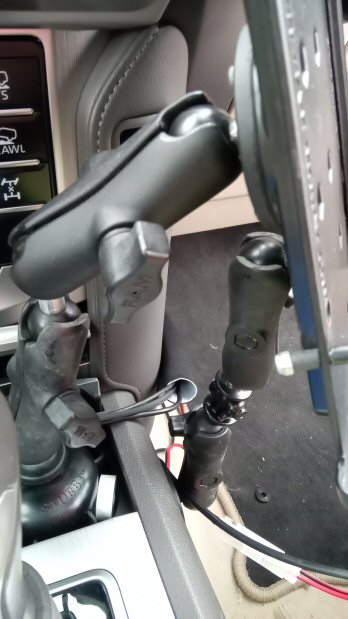

Support navigateur

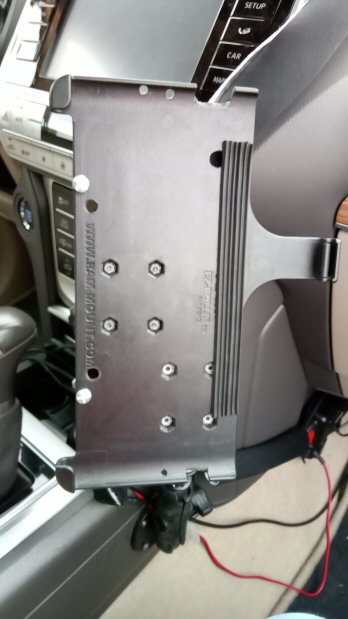

Nous utilisons depuis des années des support RAM Mounts, une tenue incroyable sur piste avec PC durcit (Afrique de l'ouest, Afrique australe, etc. Avec une tablette nous avons même utilisé la fixation avec ventouses.





Ici nous avons 2 fixations une dans le support cannette et l'autre fixée sur le coté de la console du levier de vitesse.





Dashcam



Dashcam du commerce achetée à l'époque chez Amazon pour notre périple en Afrique Australe





Blindage

Le Land Cruiser Lounge Pack Techno possède d'origine un blindage sous le moteur.

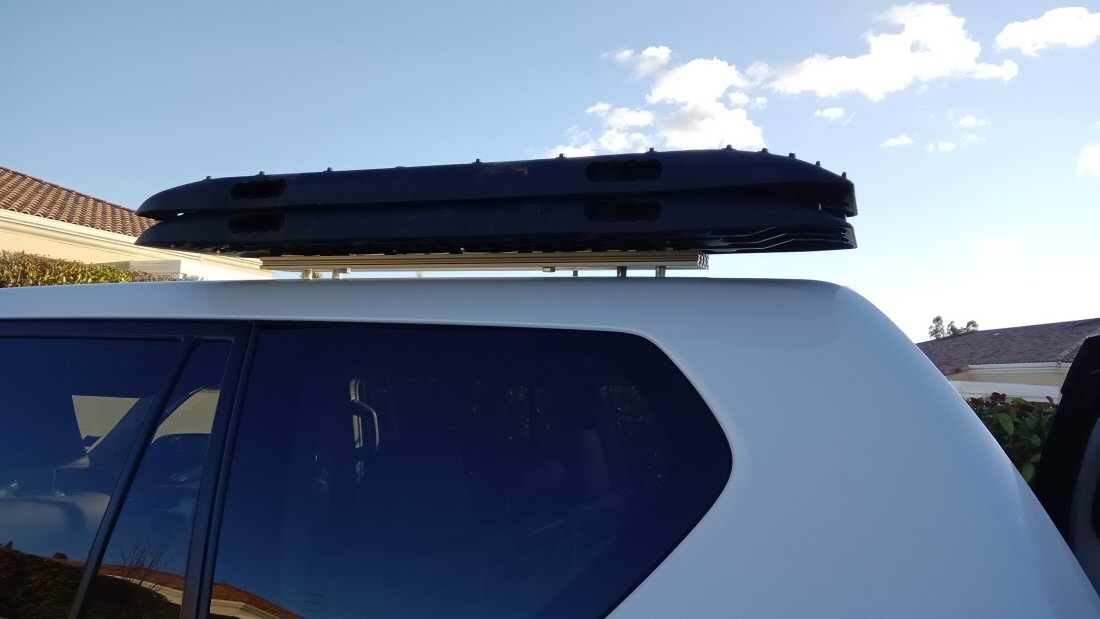

Plaques à sable



  Plaques à sable CStern achetées chez Amazon.



Sangle & manilles

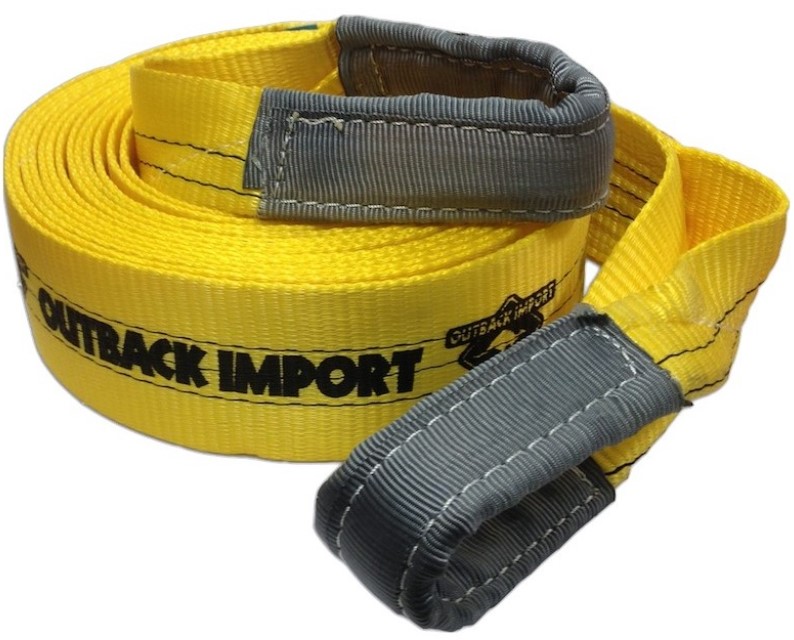

Sangle Outback 12T 10mètres et manilles Lyre T-MAX 4750kg Axe Ø20mm achetées chez Off Road Attitude.

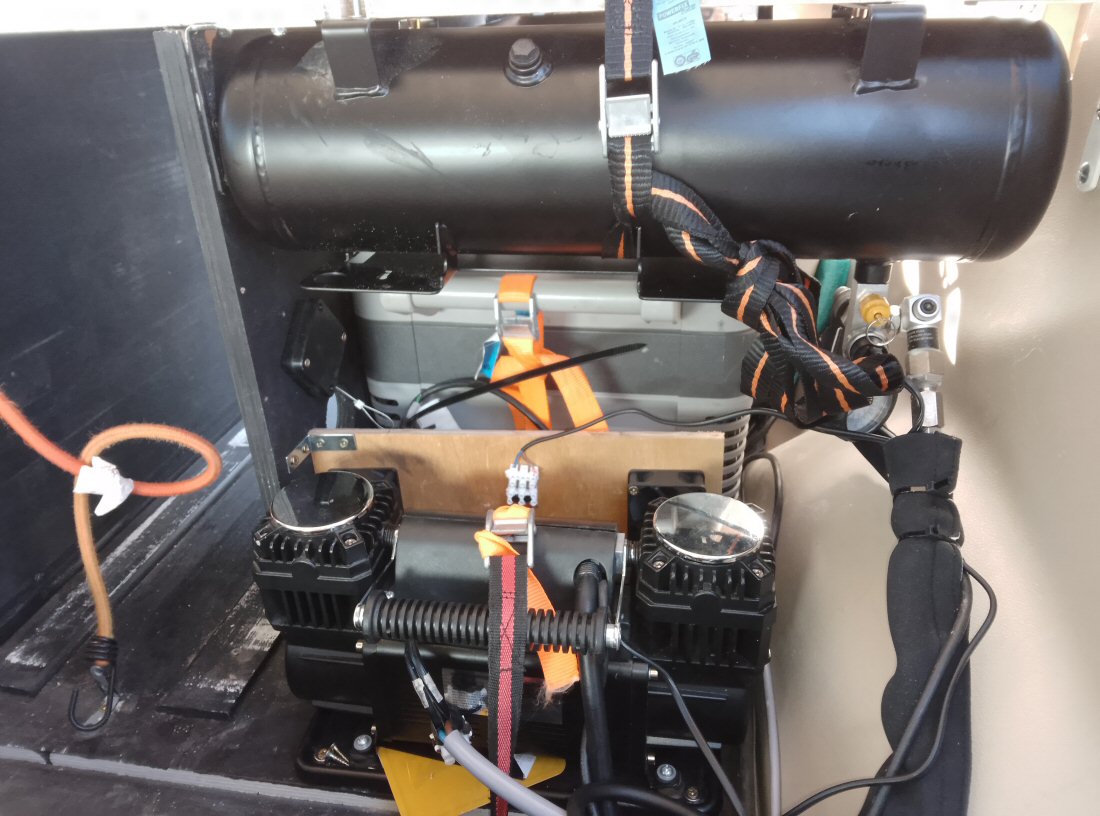

Compresseur

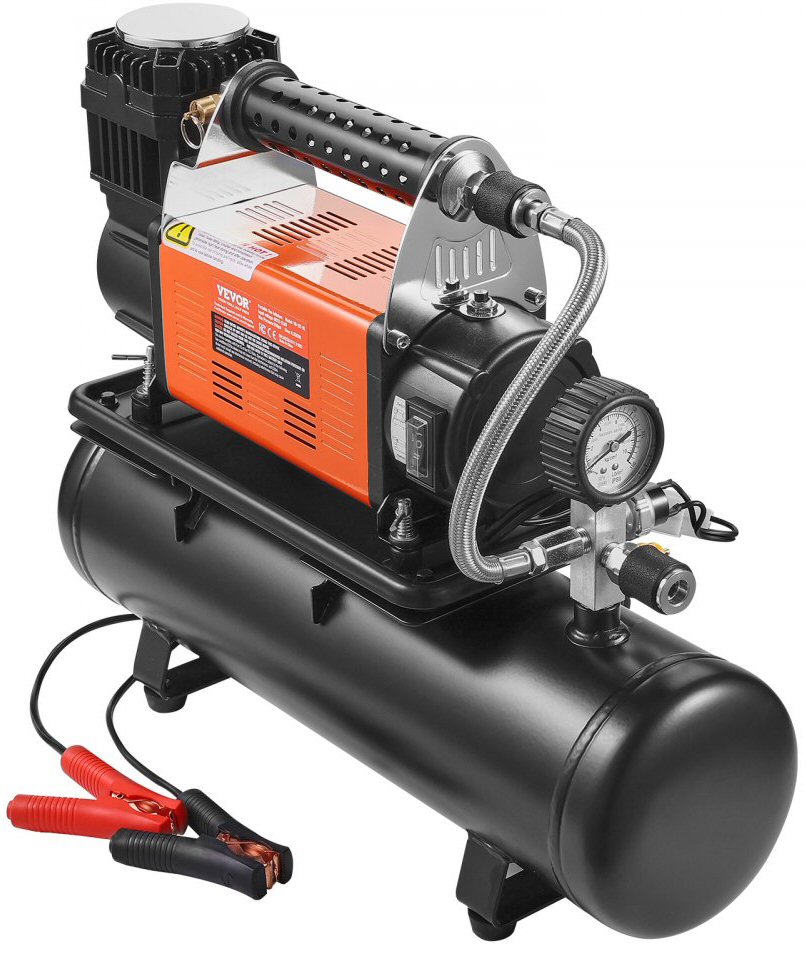

Malheureusement mon compresseur d'air 12 V 300 L/min acheté chez FORT 4X4 est très efficace et rapide après expérience, mais trop grand pour le placer sur le support de la deuxième batterie, j'ai donc acheté le même mais monocylindre en 160 litres / min chez Vevor.

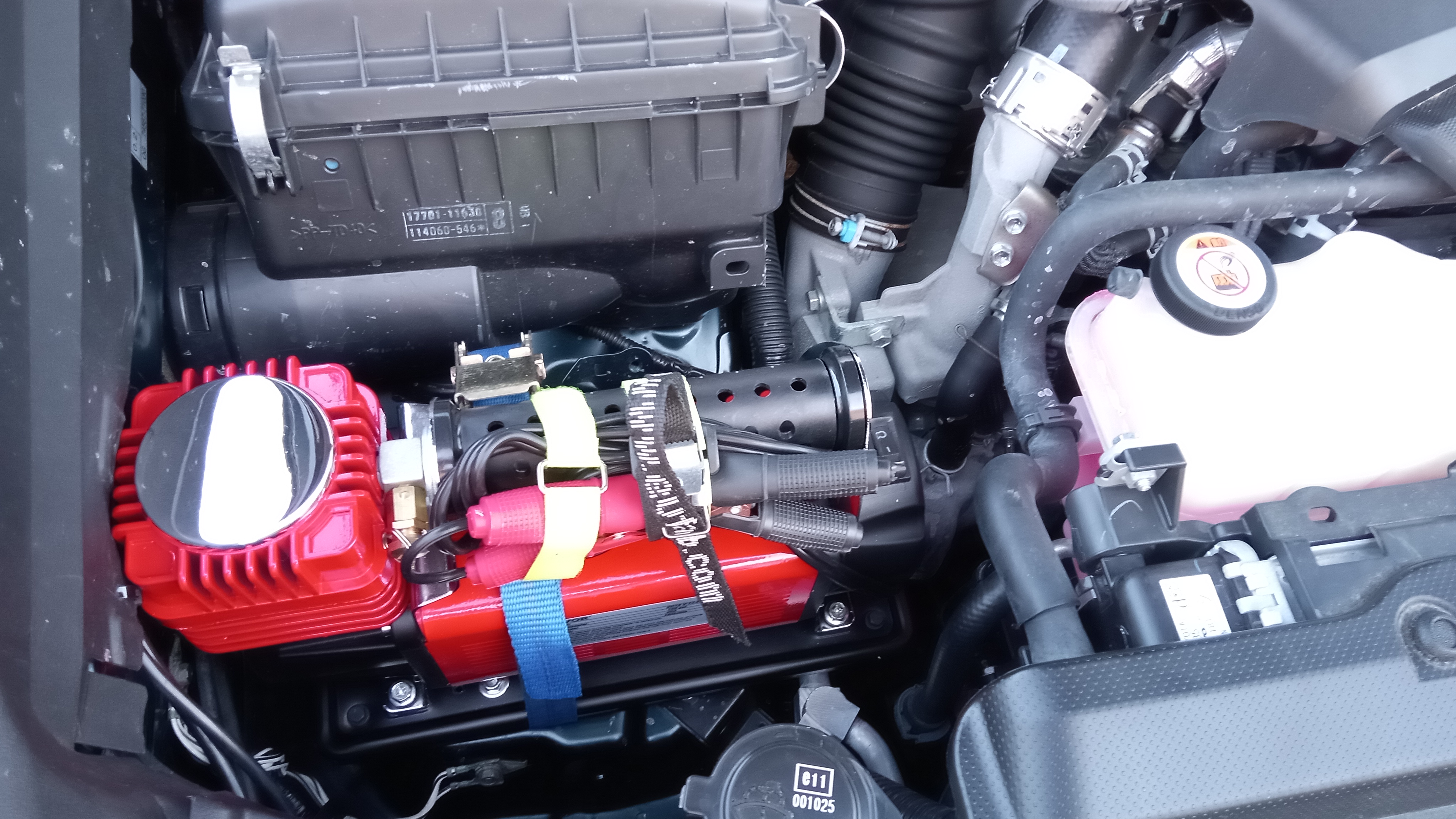

Comme on ne peut pas accéder dessous pour boulonner, j'ai mis des inserts filetés pour placer des silent blocs puis j'ai fixé la plaque de base du compresseur sur laquelle j'ai aussi mis des inserts filetés, et placé le compresseur.

Comme je n'ai pas une confiance absolue dans les inserts filetés, j'ai sécurisé l'ensemble avec une sangle à cliquet.

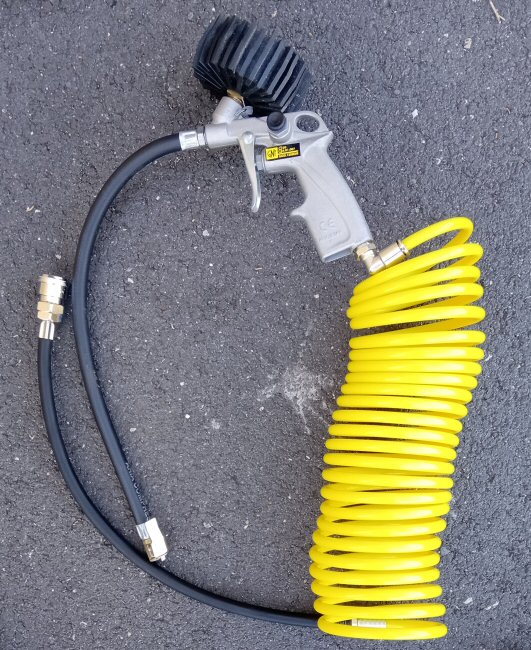

Après expérience j'ai changé le système chinois de branchement sur le pneu, qui se visse, pénible et inutilisable. J'ai mis un raccord standard pour manomètre classique.

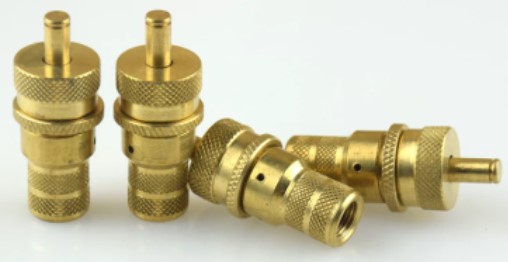

Dégonfleurs (Déflateurs)

Pour dégonfler rapidement, c'est trop long avec le mano.

Acheté chez Aliexpress car trop cher en France.











Lave main eau chaude (indispensable)

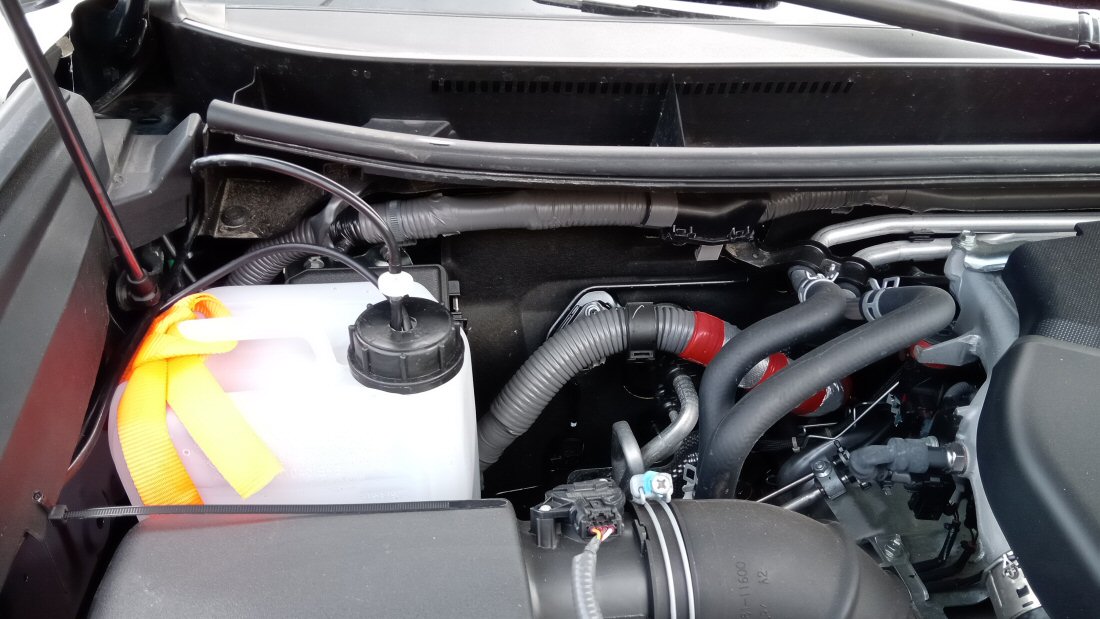

Bidon réservoir d'eau de 5 litres avec grand bouchon pour le passage de la pompe

Réservoir d'eau avec clapet anti retour sur la sortie pompe



Malgré la mise en place de 2 clapets anti retour , j'ai un écoulement lors des freinages, d'où jet sur le pare brise et enclenchement des essuies glace, j'ai donc dû mettre une électrovanne. Cela réduit le débit ce qui n'est pas plus mal.

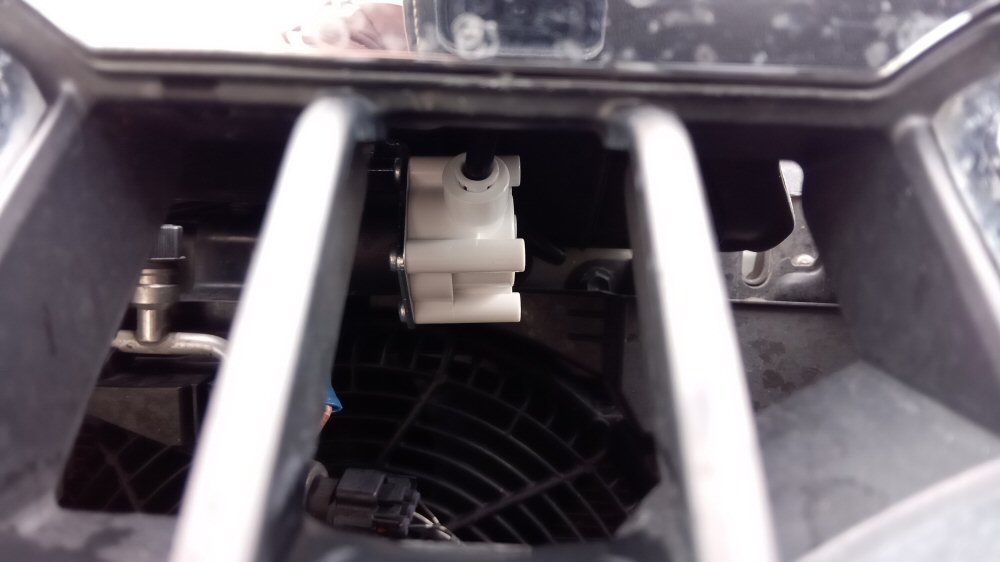

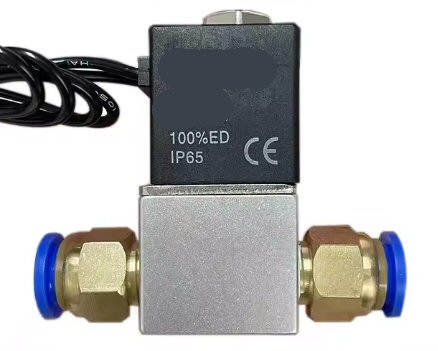

Electrovanne ↓↑

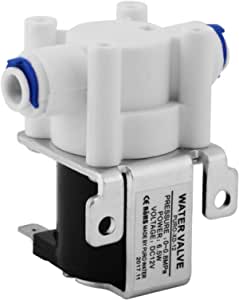

1/4 pouce DC 12V Électrovanne Électrique Normalement Fermée Vanne Purificateur d'Eau



Interrupteur étanche lave main coté extérieur

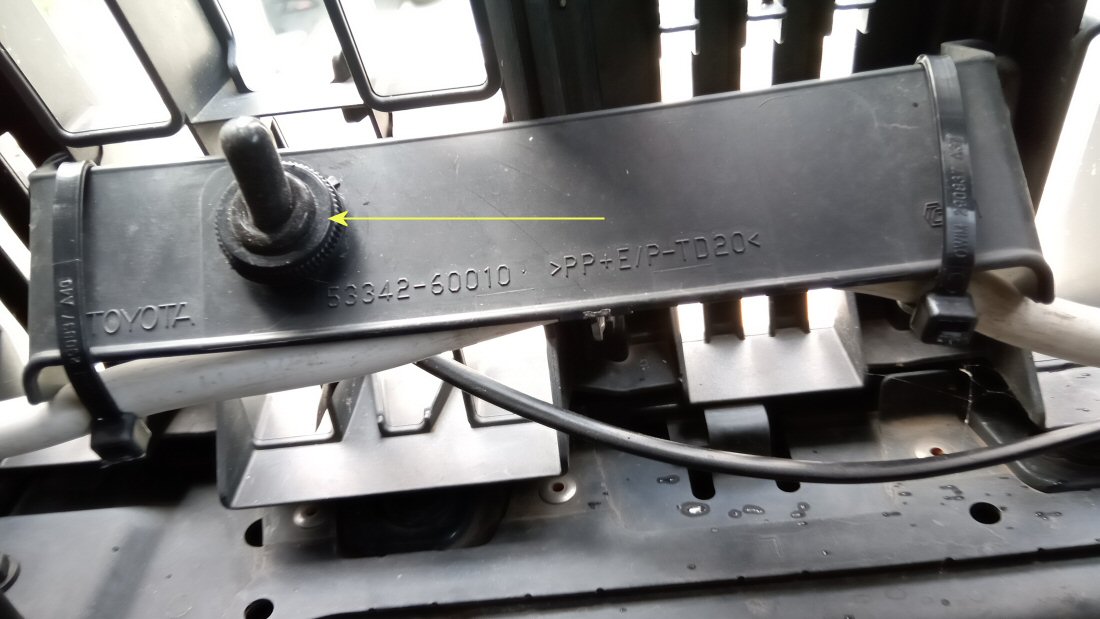

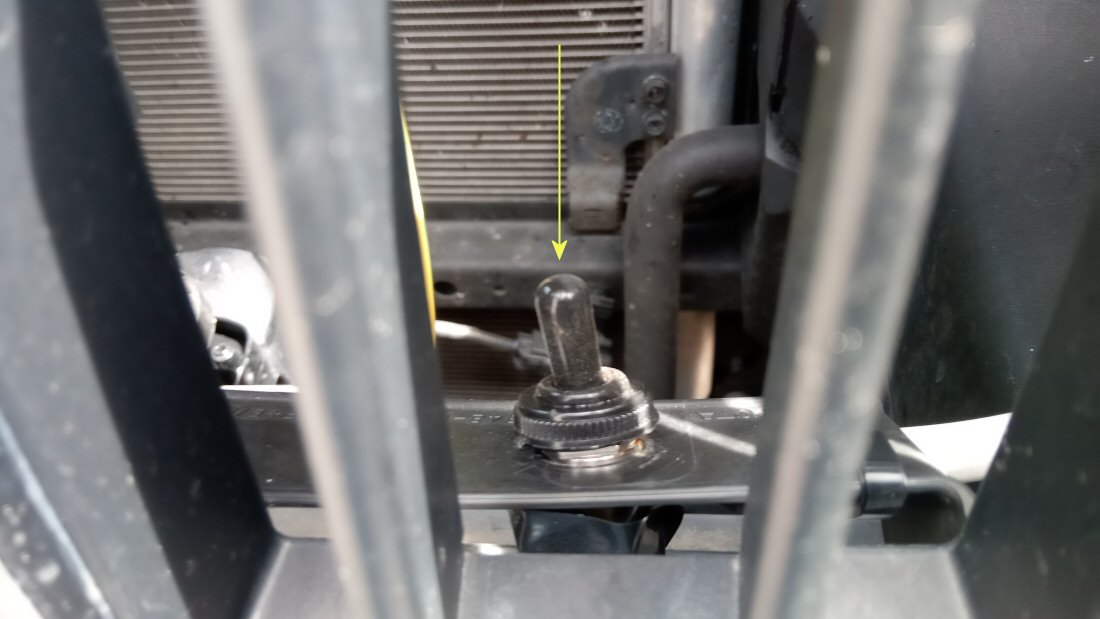

Interrupteur étanche lave main coté moteur

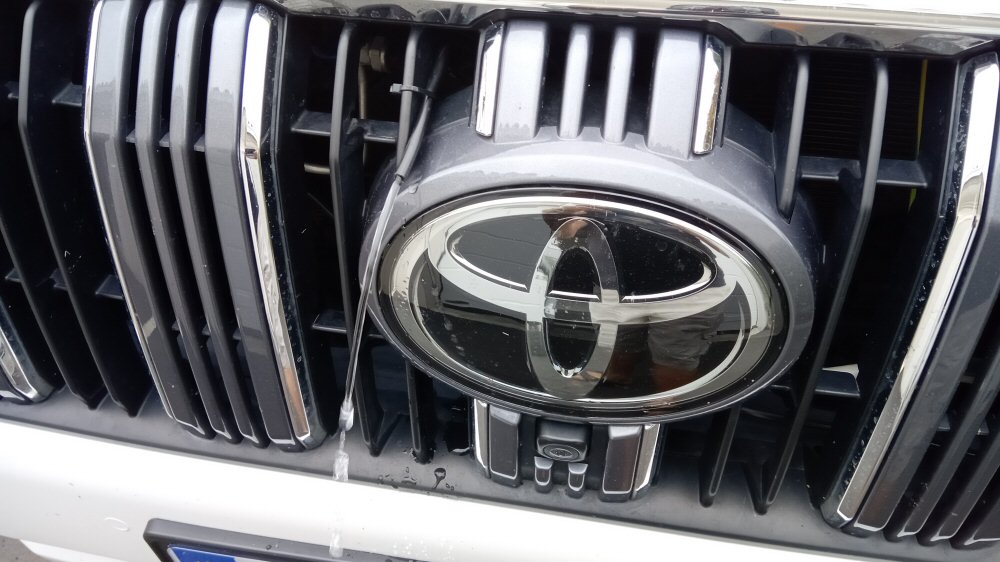

Gicleur lave main ↑











220V

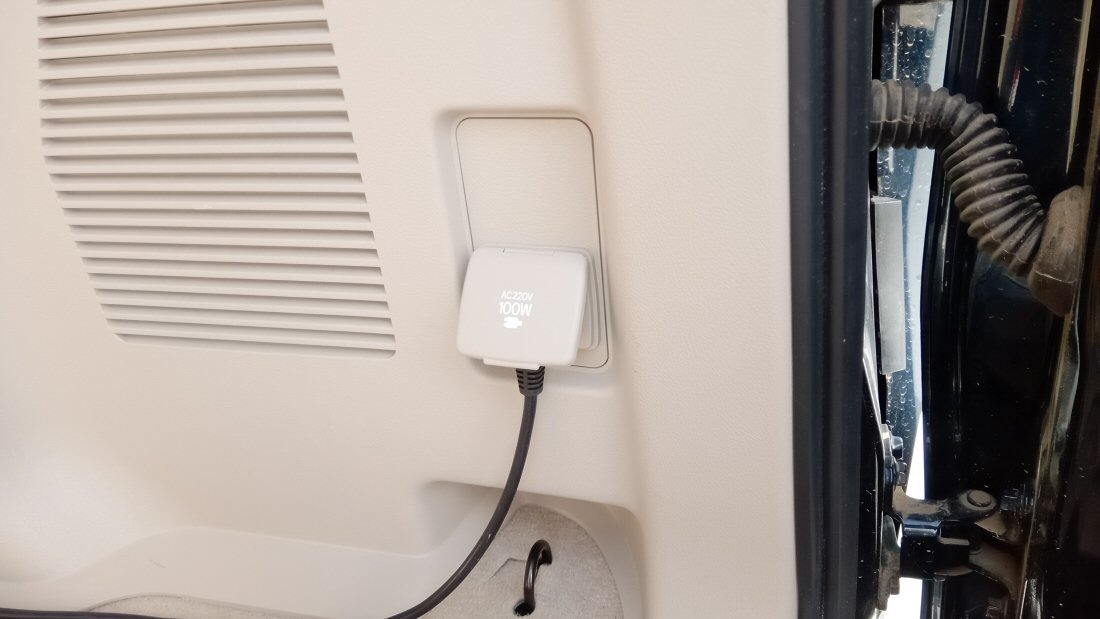

Le Land Cruiser Lounge Techno possède une prise 220V 100W dans le coffre, parfait pour la glacière.







Pelle, couteau pour branche

kit réparation tubeless

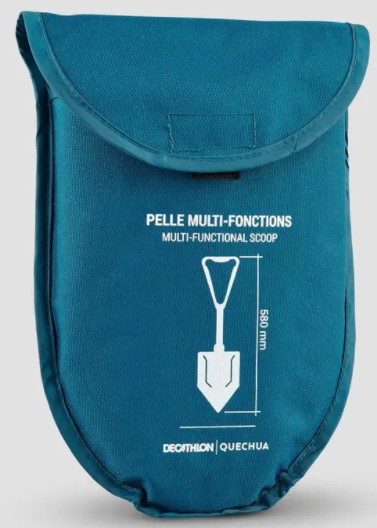

Pelle Decathlon 12€ au Maroc , ça va !

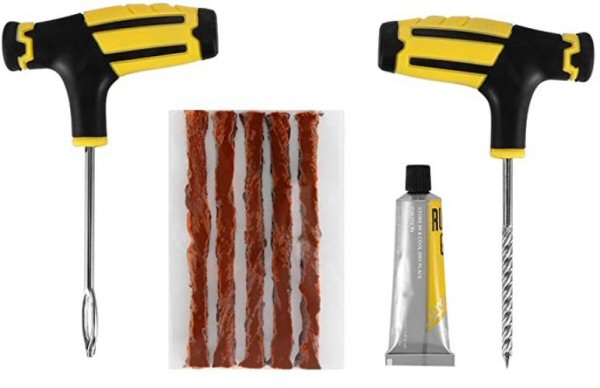

Kit mèches pour pneus tubeless.







Klaxon

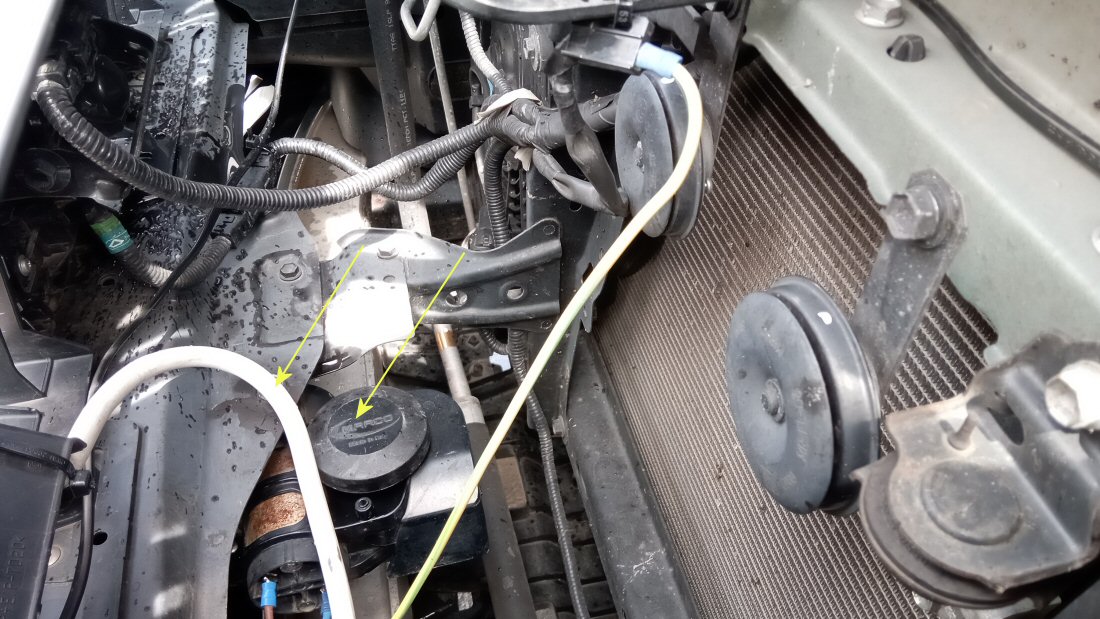

Pour le Maroc, un biton avec compresseur intégré. (Marco 11203012 TR2-TORNADO, Avertisseur de 2 Tons avec le compresseur d'air intégré 29.96 € chez Amazon).



Ici c'est la photo sur le Jimny, il ya plein de place à l'avant du toy pour le fixer.







Radio CiBi - Walkie Talkie

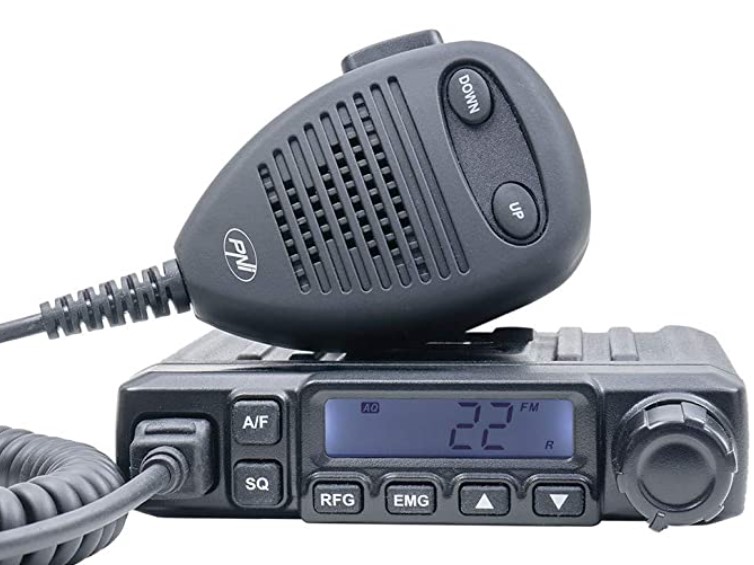

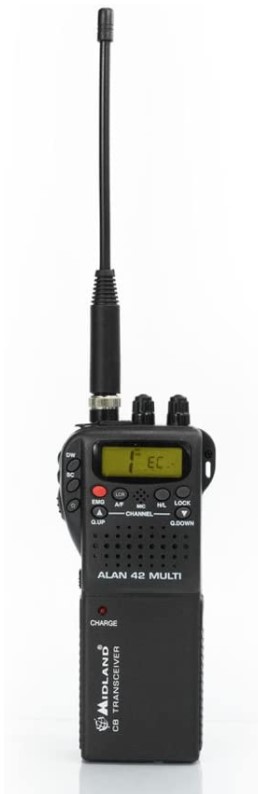

Je possède ce modèle ci-dessous ↓ pour sa compacité et j'ai une CB portable Midland

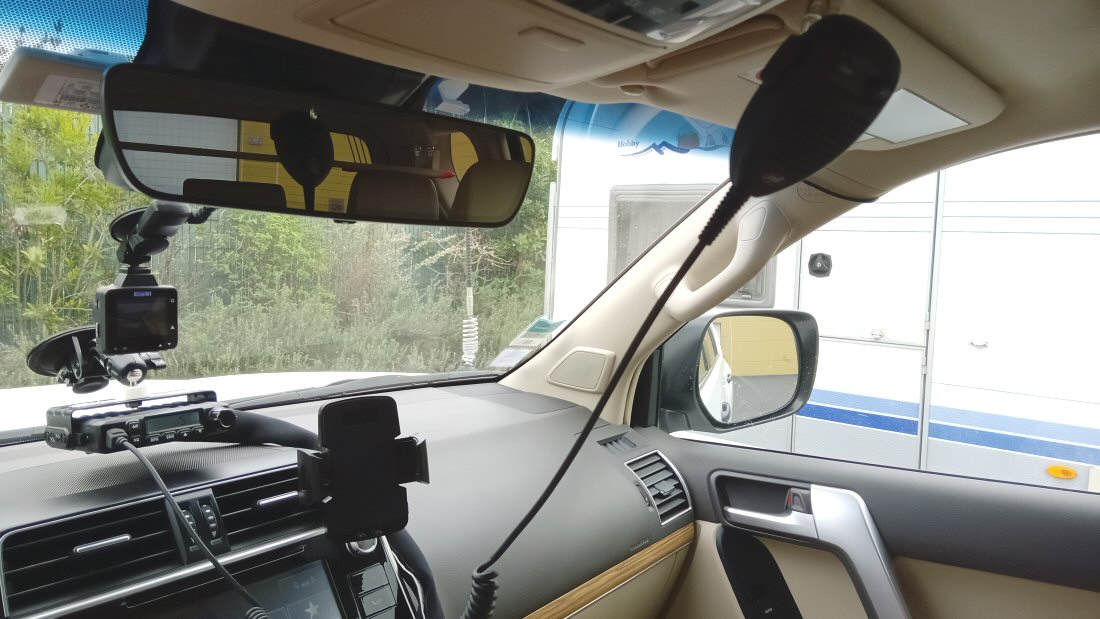

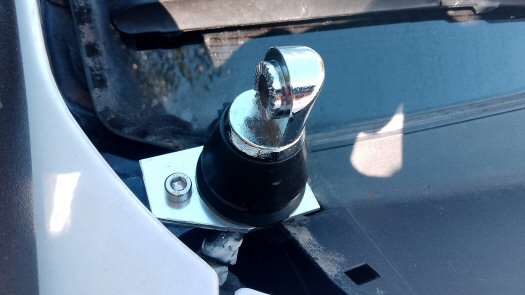

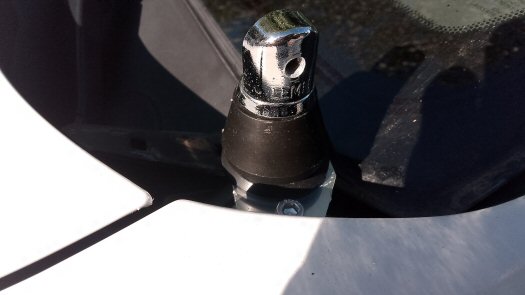

La CiBi est fixée avec une ventouse, c'est du matériel que je possédais, un support appareil photo.

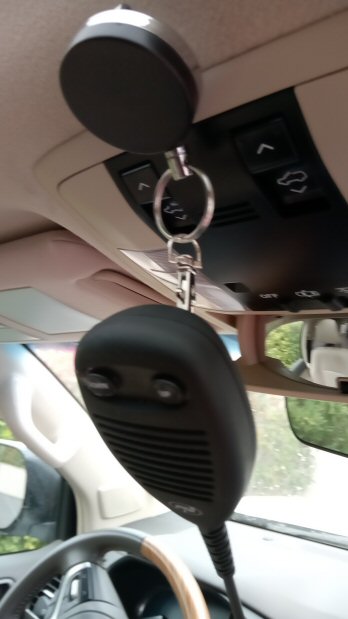

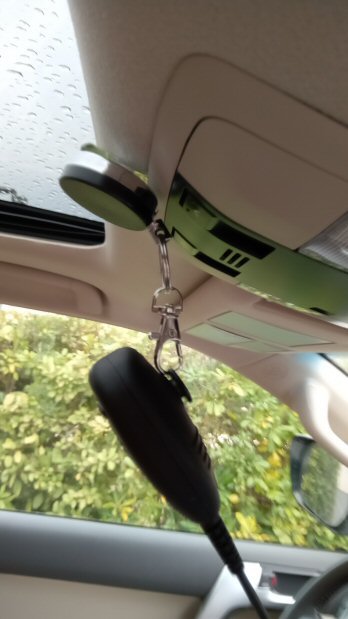

C'était la galère pour la fixation du micro, j'ai opté pour un porte clefs rétractable style trucker américain ( Vicloon Porte-clés Rétractable - Amazon 6.59€ - 2pces)

J'ai supprimé les deux switch pour monter ou descendre les canaux, cela crée toujours des problèmes, on change de canal en prenant le micro et on n'entend plus les copains !

Il est fixé tout simplement en glissant la fixation ceinture sous le plastique du plafonnier.



Cric air

Mai 2022


Pas de place pour un HI-lift jack, et je ne veux pas le fixer dehors, alors j'avais acheté un Cric air chez VEVOR à un prix incroyable (87€)



A l'essai j'ai préféré utiliser le compresseur plutôt que le pot d'échappement.

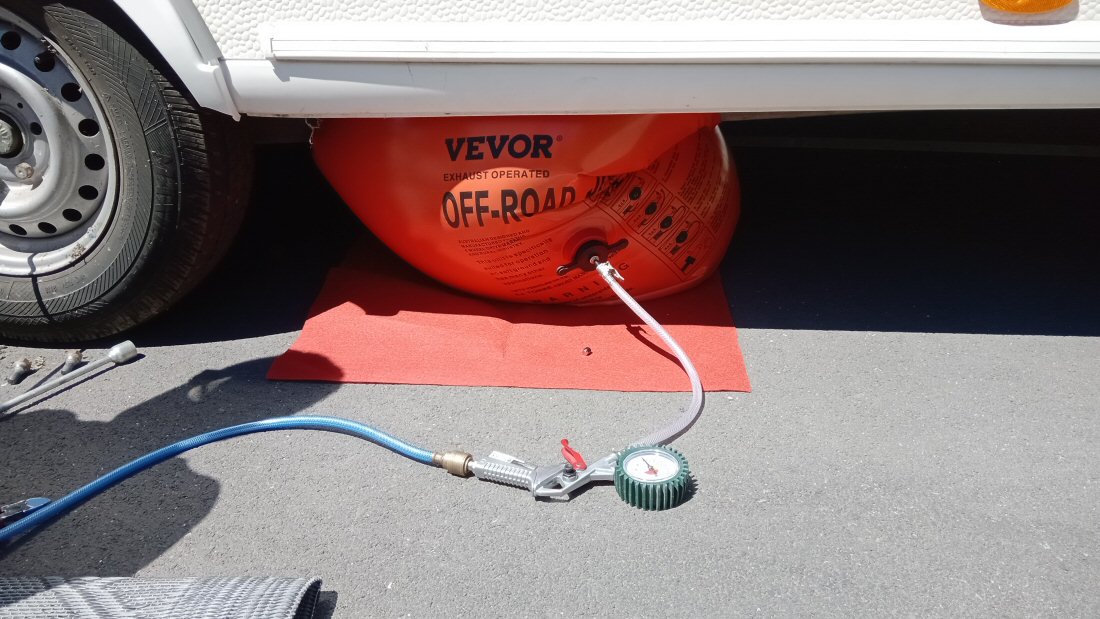

Premier essai sur une caravane de 1.5 T





 Drapeau de sécurité

Mai 2022



Pour être vu dans les dunes.

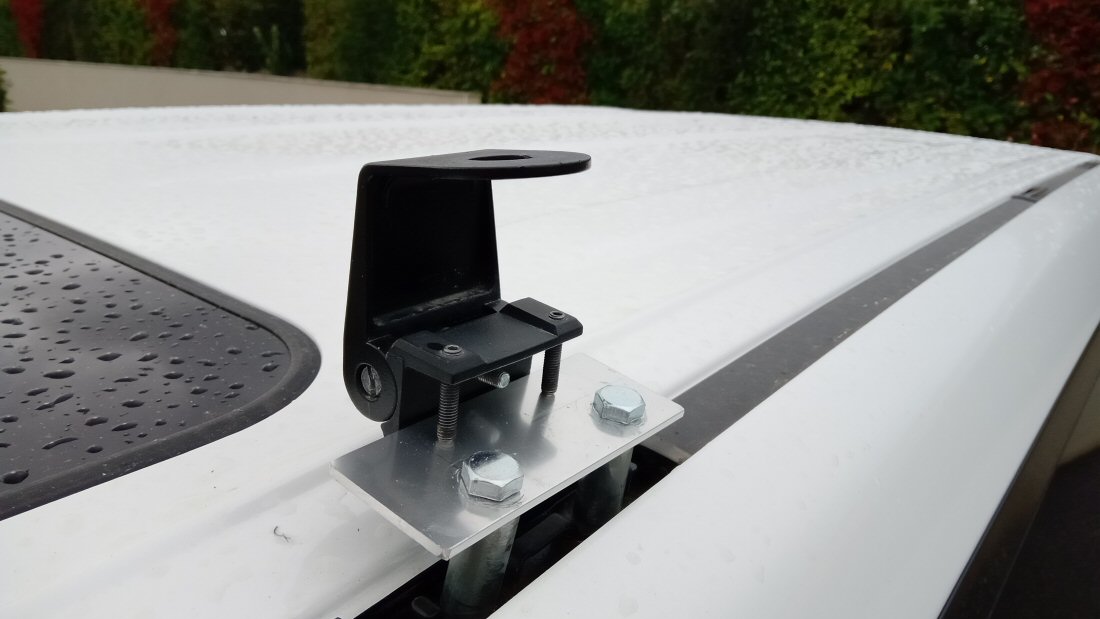

Le support est une support d'antenne pour toit gouttière ( KF Black chez CRTfrance, pas dispo chez CB+) ~ 14€



Le mât (1.5m) et son fanion chez Montagnequad (19.80€).



La vis pointeau de la rotation (support KF) ne retient pas suffisamment l'ensemble fanion en tout terrain, j'ai du percer et mettre une vis traversante.

J'ai créé un support avec un plat d'alu pour fixer l'ensemble sur le Toy.



Le fanion plastique fourni avec le mât produit des vibrations importantes, qui ont disparues dès la mise en place d'un drapeau textile.
