Aménagement de notre Jimny

modèle 1.5LVVT utilitaire version Privilège (JB74W)





Plaquette commerciale et données techniques



Des questions, des infos sur les Jimny, allez sur le forum SUZUKI JIMNY FORUM en cliquant ici





Aménagement particuliers



Amènagement du coffre (Plancher arrière avec glacière et double plancher)

Couchette

Accoudoir

Support tablette navigateur

Dashcam

Pare-soleil autoradio

Blindage

Accessoires "Plaques à sable / Trac Grabber"

Sangle & manilles

Compresseur et "Dégonfleurs"

Support téléphone

Snorkel

Support table Decathlon

Lave main eau chaude !

220V

Accessoires: Pelle, couteau pour branche, kit réparation tubeless

Tablette sur porte de coffre

Extincteur

Klaxon

Radio CiBi - Walkie Talkie

Antenne CiBi

Cric air

Drapeau de sécurité

Yeux d'ange (Angel eye)









Aménagement du coffre

Mardi 6 juillet 2021





Nous prenons possessions de notre Jimny le 6 juillet, il est en concession depuis 1 mois, mais nous étions bloqués au Maroc. La livraison était prévue fin aout début septembre mais un client c'est désisté sur le sien à cause de la couleur, alors je l'ai récupéré.

Aucune surprise concernant le coffre cela correspond aux documents japonais visualisés sur le net.

Je vais pouvoir réaliser mon système de couchette, et fixations des appareillages.





Aménagement du Jimny





Cliquez ici pour afficher dans une nouvelle fenêtre

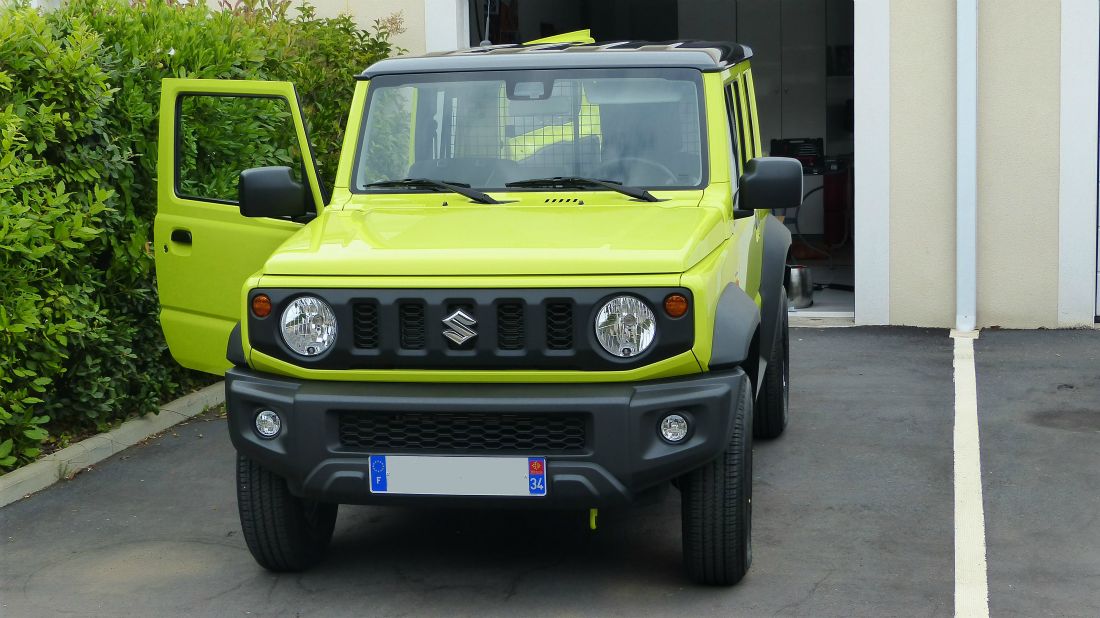

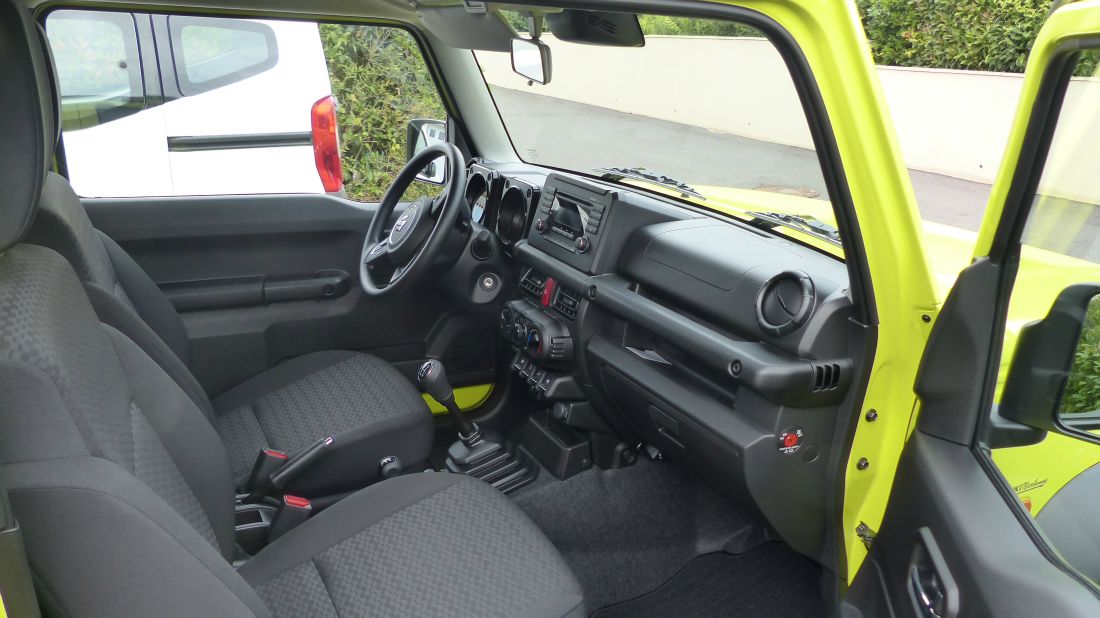

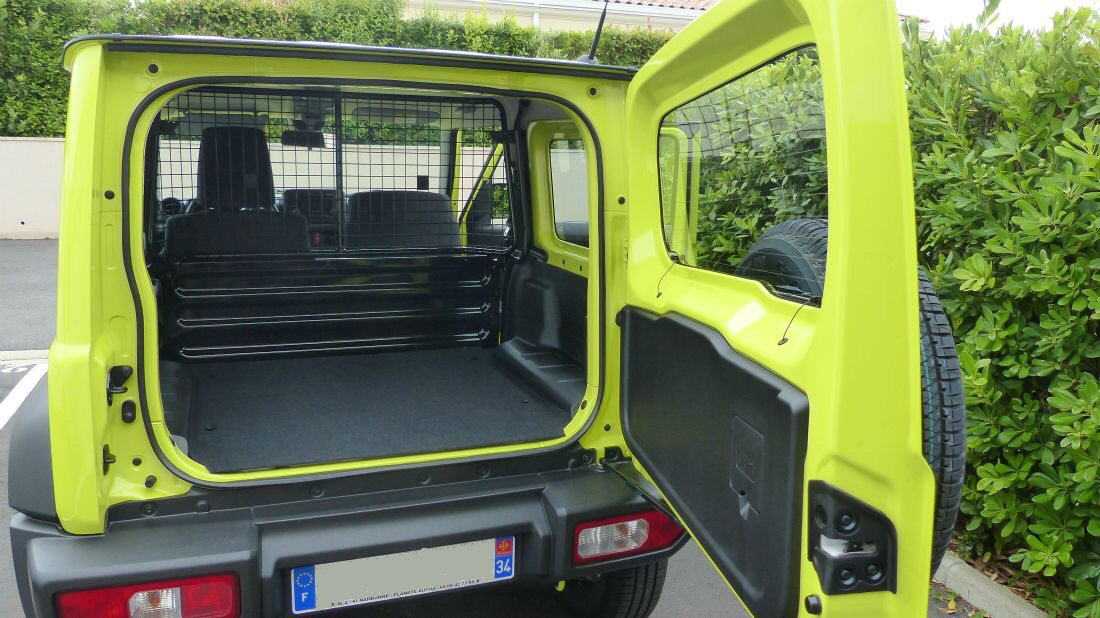

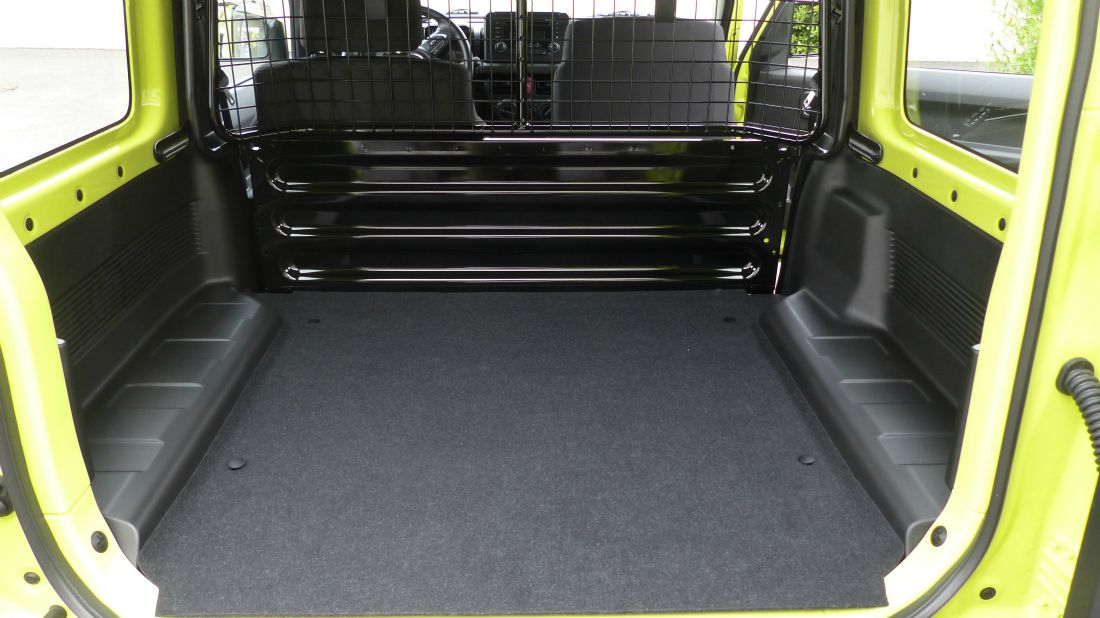

 A la livraison



Version V.U






 Il y a la prise allume cigare dans le coffre

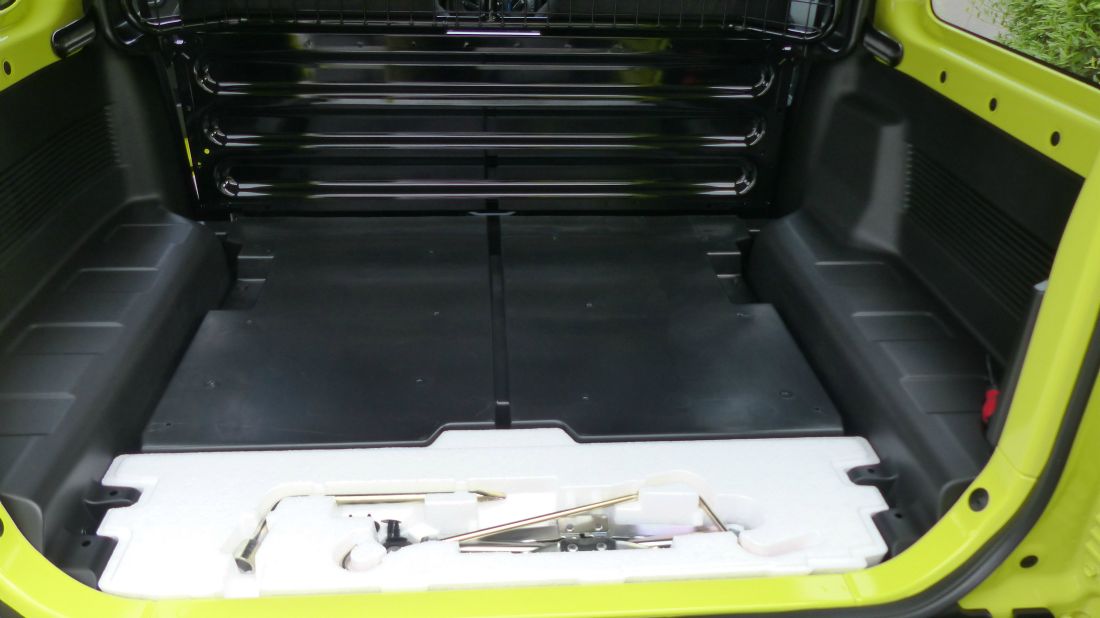

Tapis de coffre enlevé



Bac à outils enlevé, il reste les bacs entretoises






 Bacs enlevés on gagne 8cm de profondeur

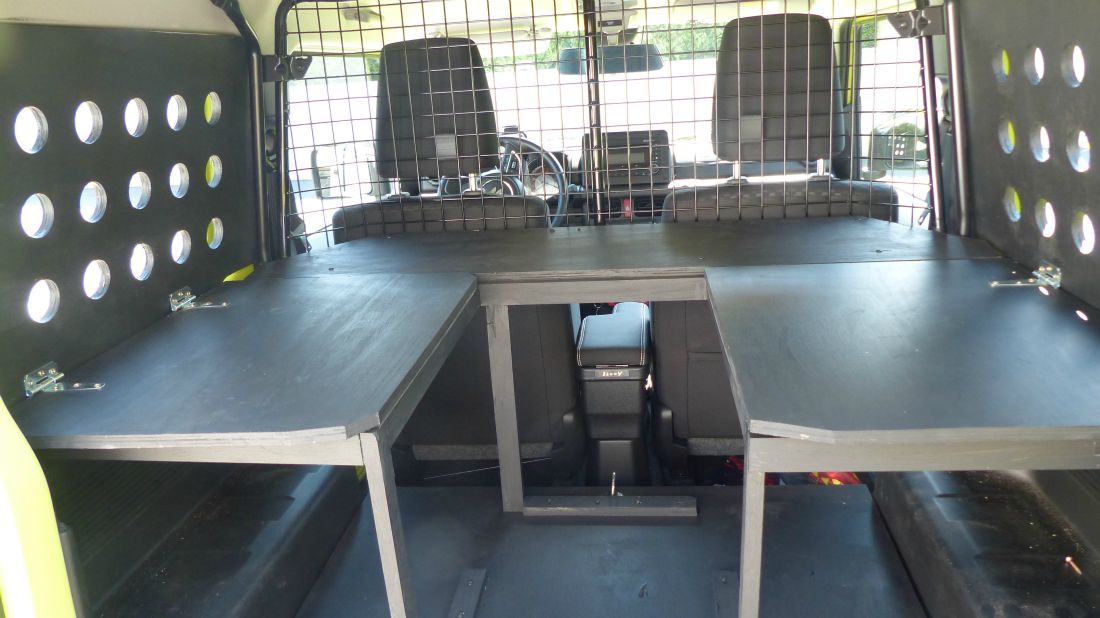

Tôle pleine enlevée, la couchette est réalisable

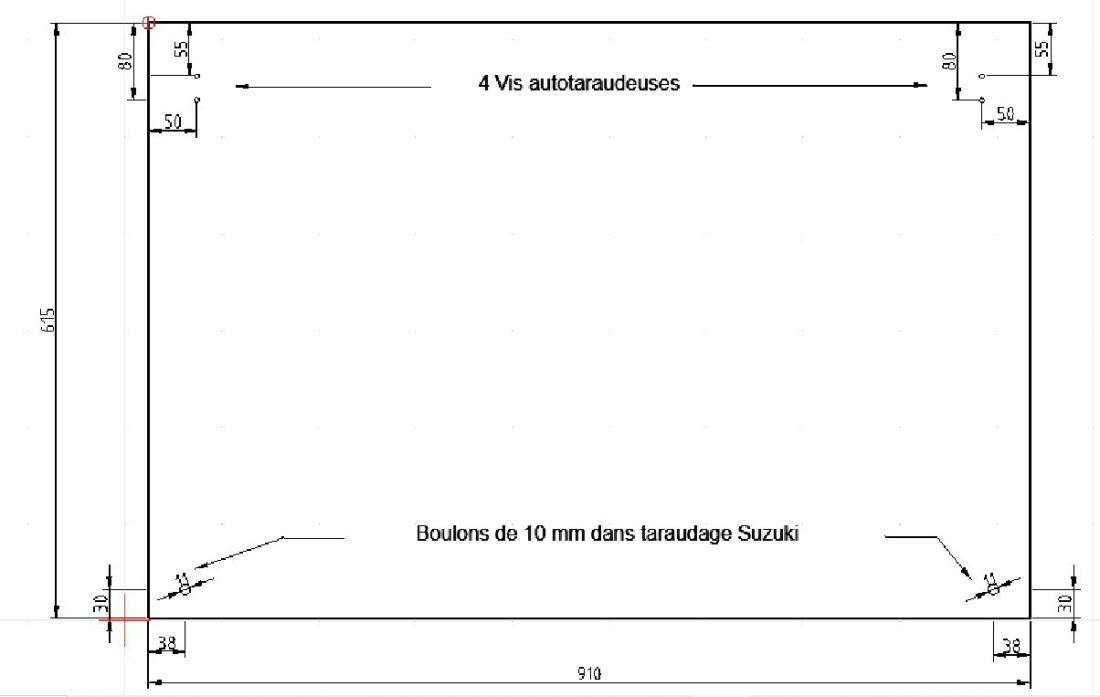

Plancher en contreplaqué

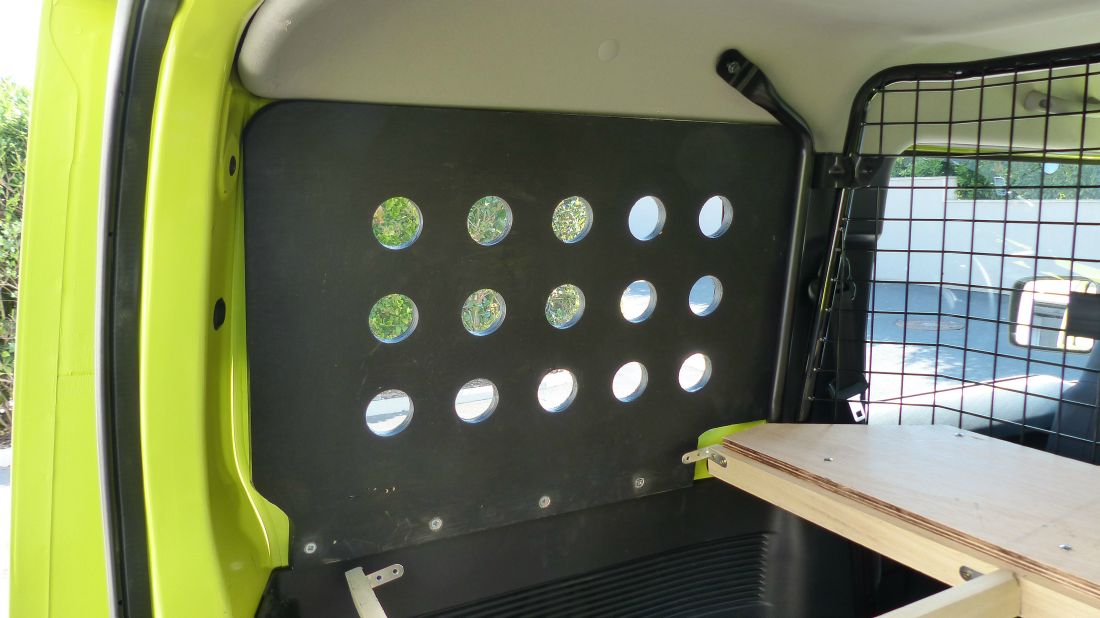

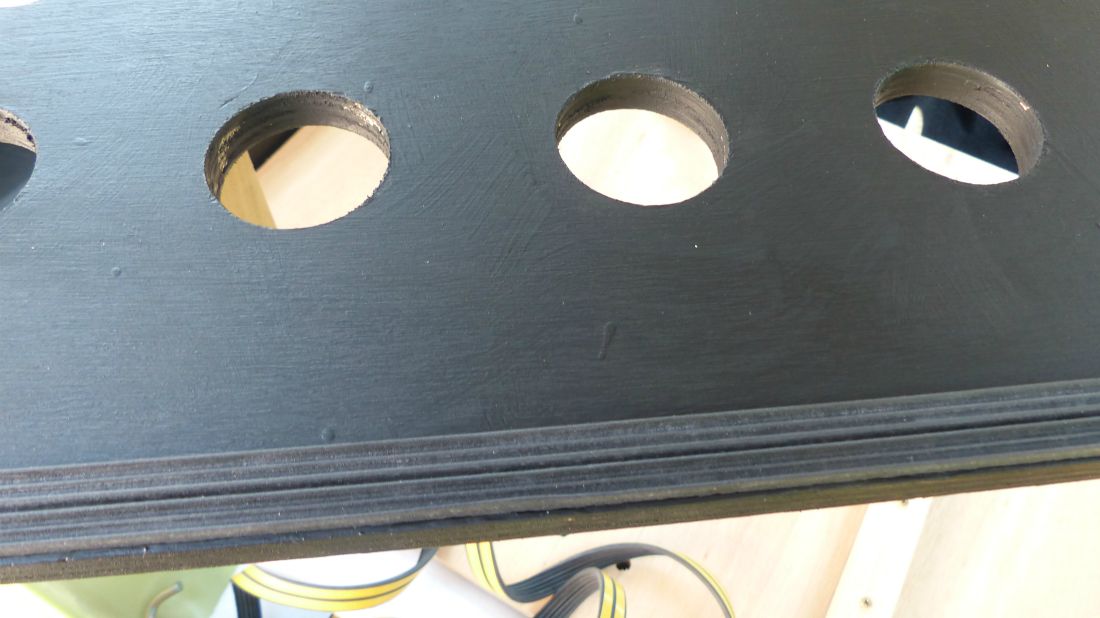

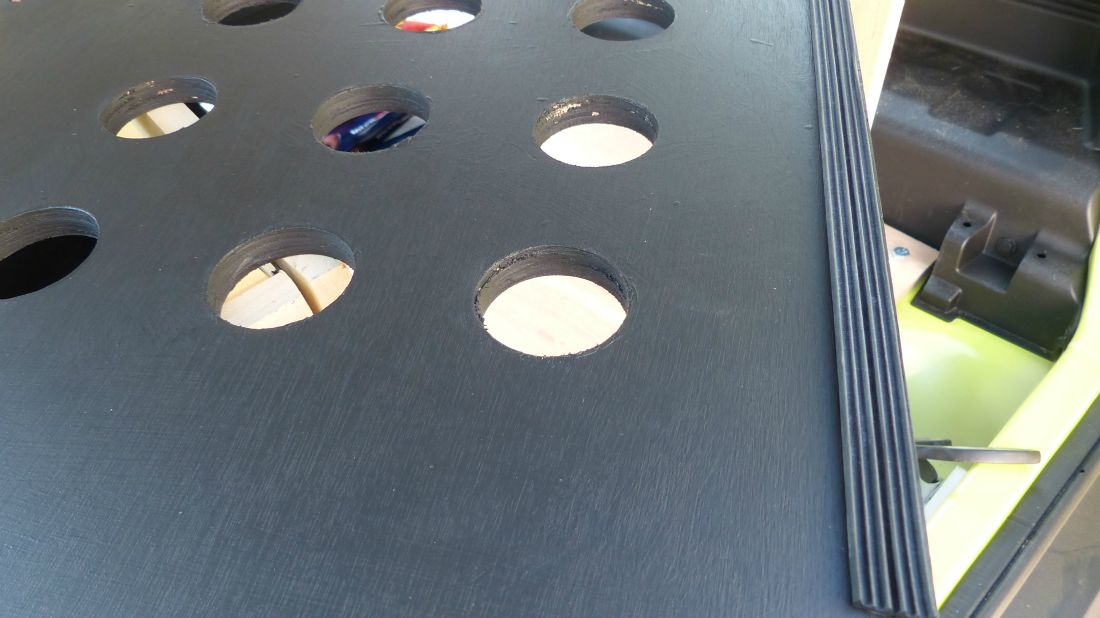

Réalisation des flancs latéraux





Les flancs latéraux sont tenus par des vis M6 dans les taraudages de la carrosserie du Jimny. Les plans ci dessous sont à titre indicatifs

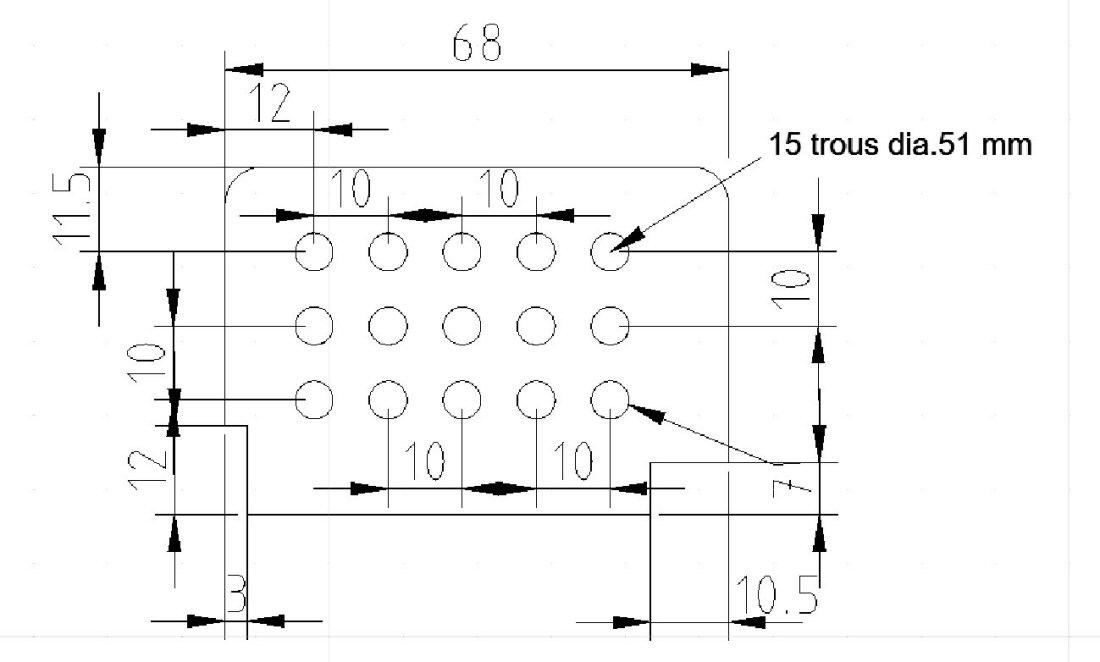

Flanc droit

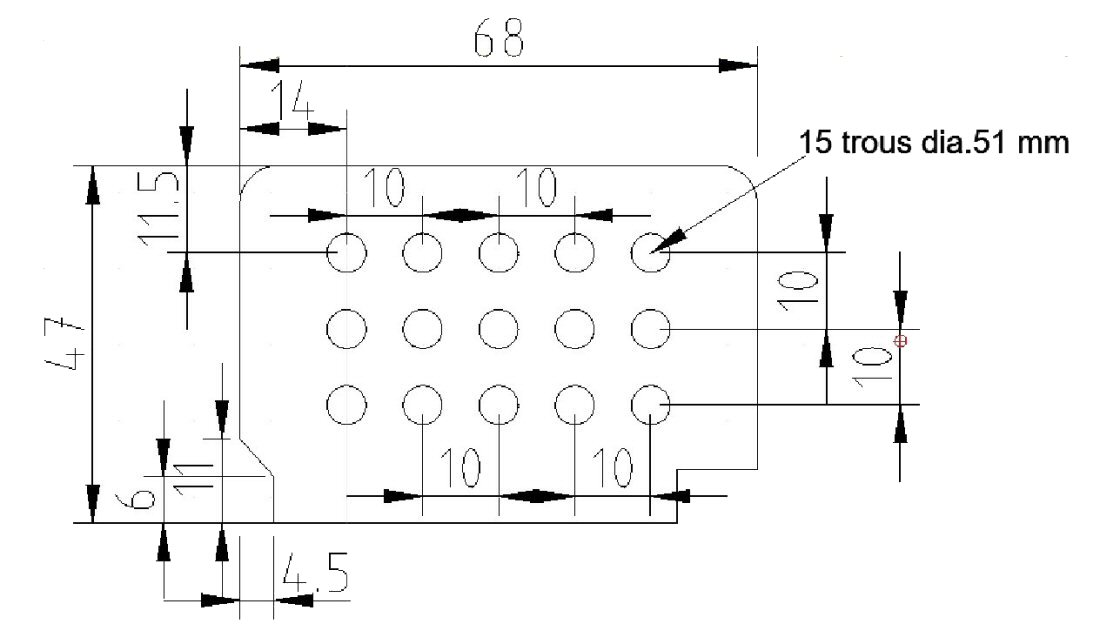

Flanc gauche ↓



Aménagement sans glacière

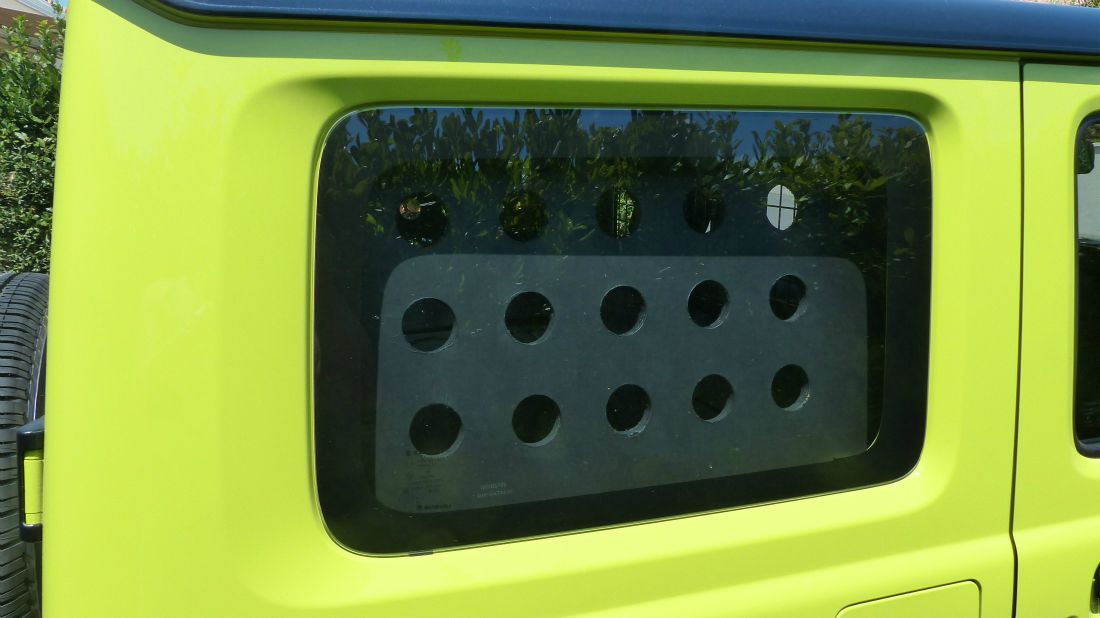

Vue depuis l'extérieur





Version couchette pour "petit gabarit"

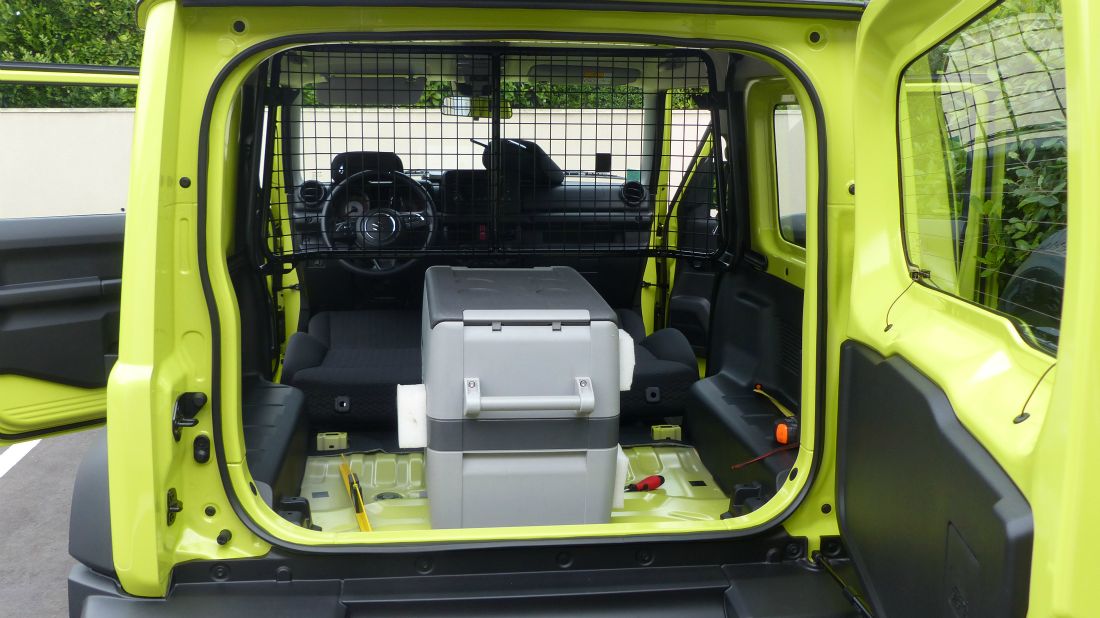

Avec glacière

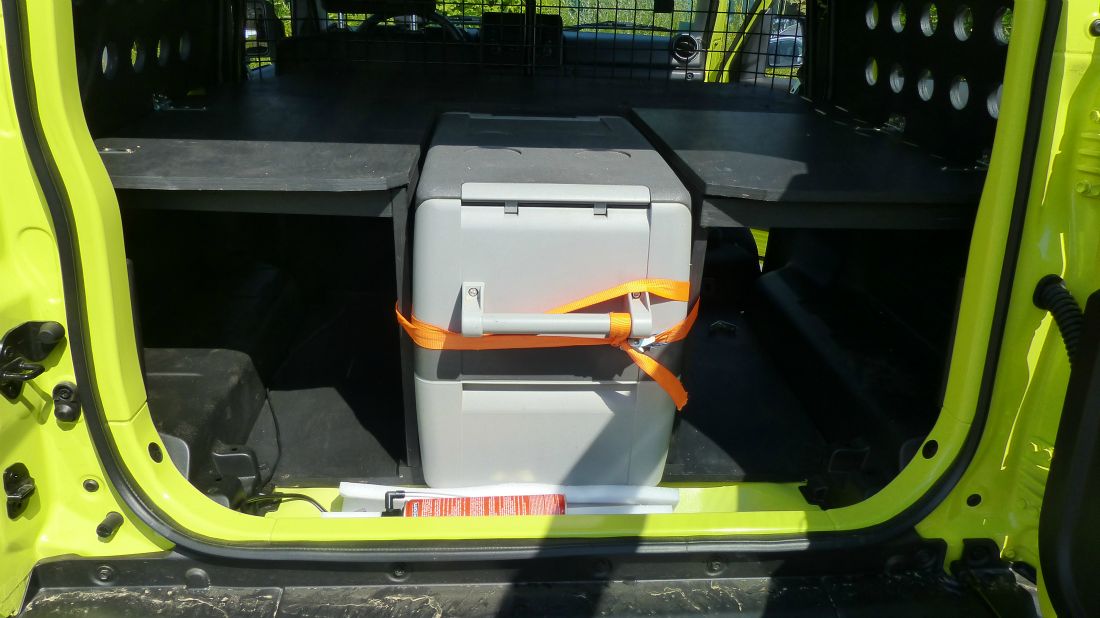

Fixations de la glacière

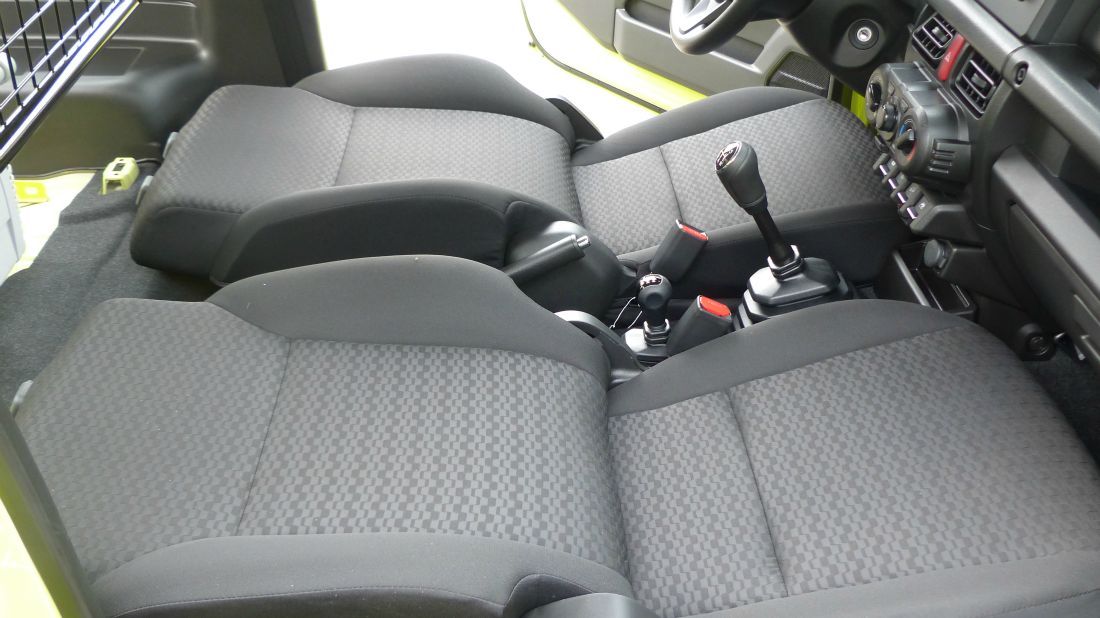

Couchette

Lundi 18 octobre 2021

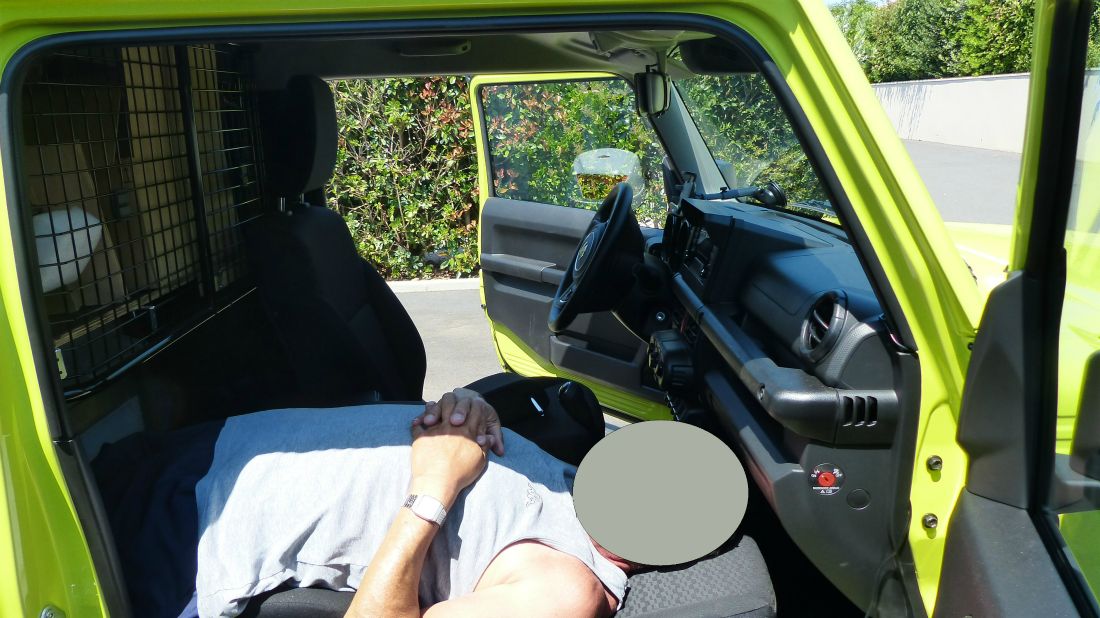

Première sieste dans le Jimny, c'est pas Buckingham Palace, mais ça fait le job.

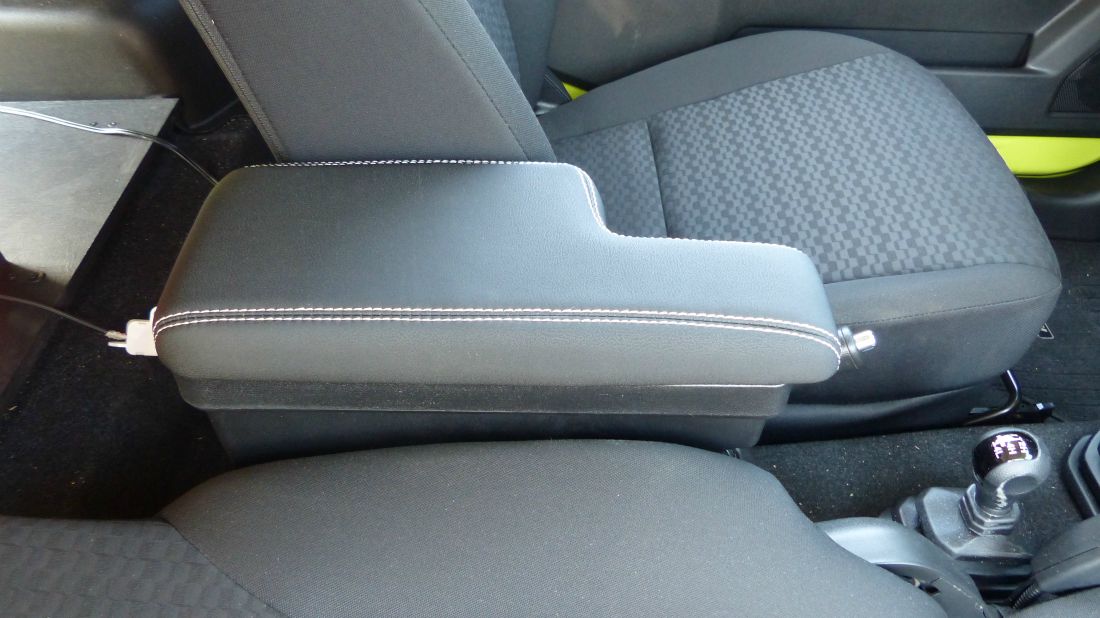

Accoudoir

Samedi 10 juillet 2021

L'accoudoir commandé est trop court, j'aurais dû prendre un coulissant. J'ai rattrapé cela en décalant la partie haute vers l'avant de 80mm, puis encore de 45mm. ( SKTU JIMNY JB64 JB74 Boîte de rangement dédiée pour voiture console centrale accoudoir palette, coffre d'accessoires avec tapis en caoutchouc - chez Amazon). Mais le problème c'est qu'il n'y a plus de porte gobelet et il n'y a pas de place ailleurs, j'ai oublié d'acheter un porte gobelet "Jimny" à placer devant une ouïe d'aération et cela a manqué énormément.

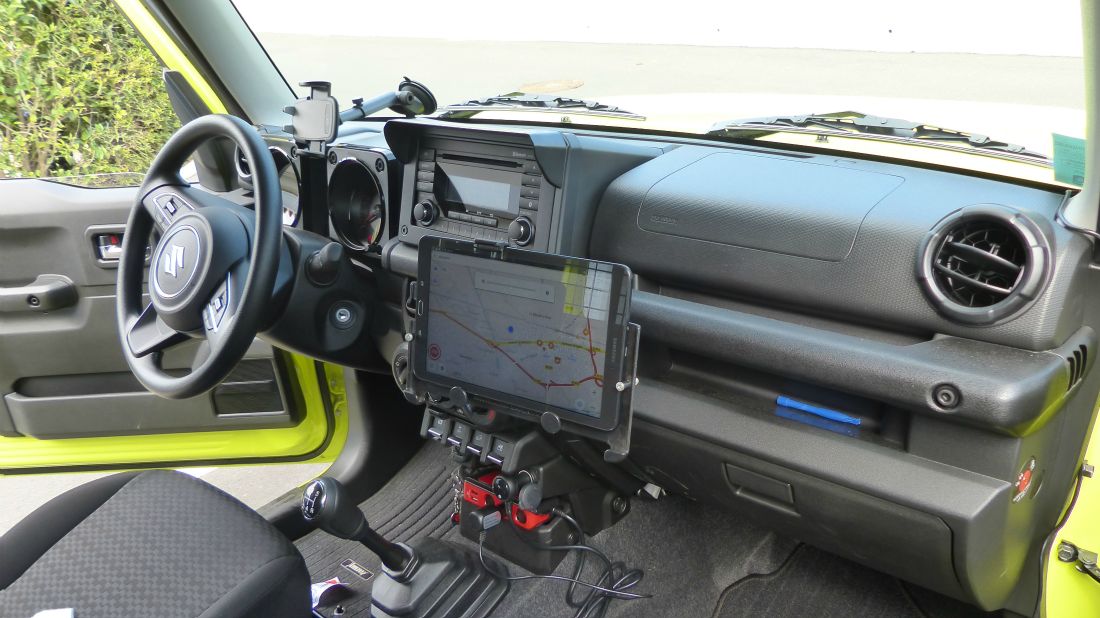

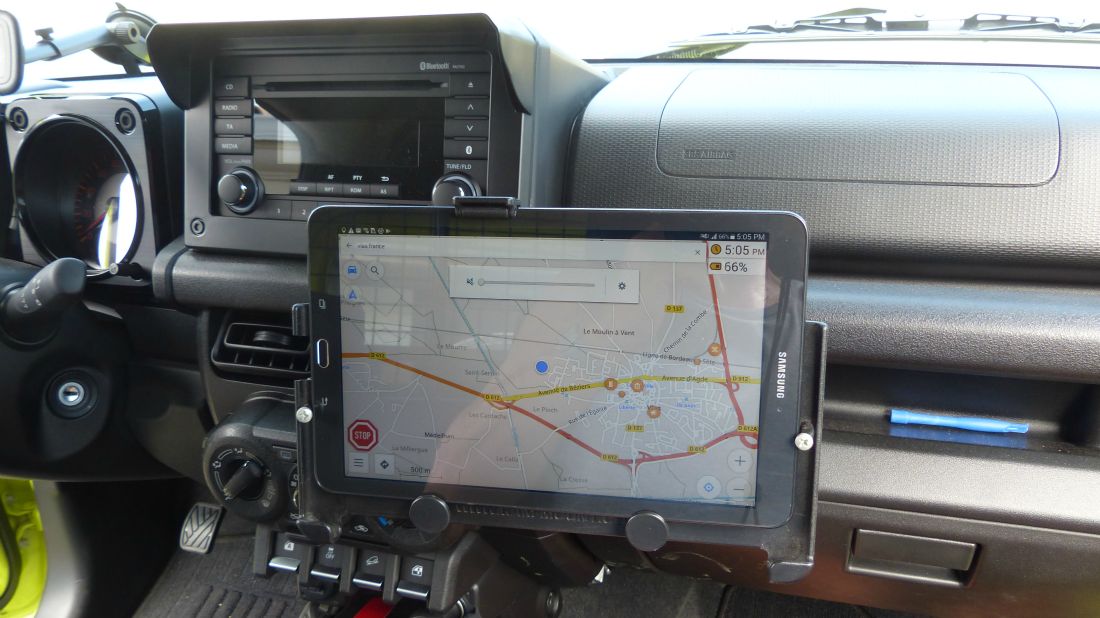

Support navigateur

Samedi 10 juillet 2021

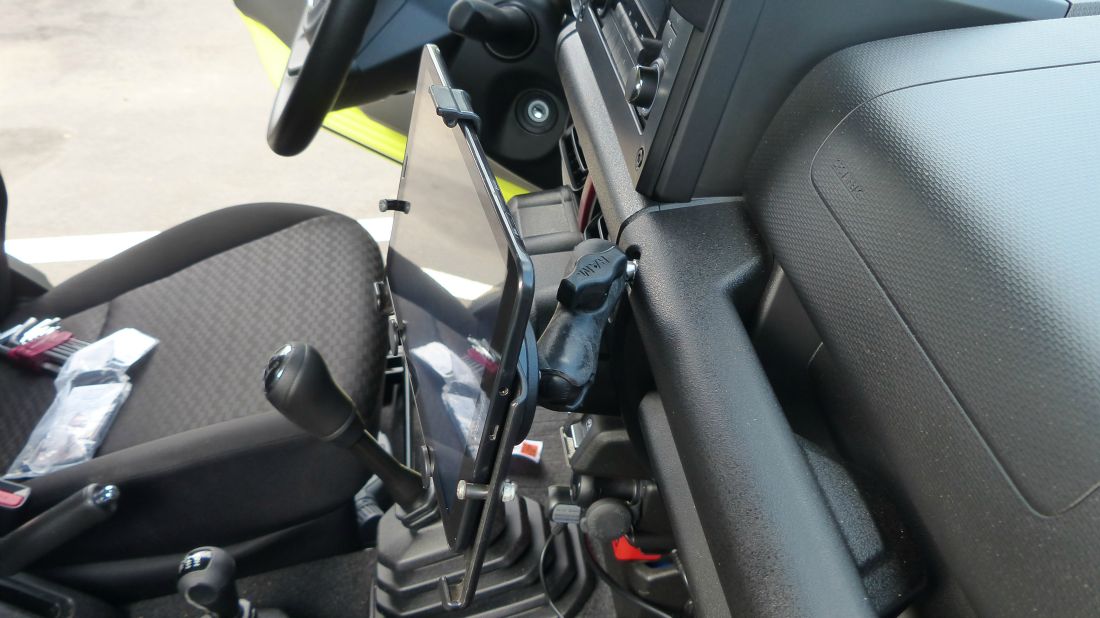

Nous utilisons depuis des années des support RAM Mounts, une tenue incroyable sur piste avec PC durcit (Afrique de l'ouest, Afrique australe, etc. Avec une tablette nous avons même utilisé la fixation avec ventouses.



Ici la barre de maintient possède des filetages de 8mm, il suffit d'enlever le cache (fausse tête de vis) pour le faire apparaitre.

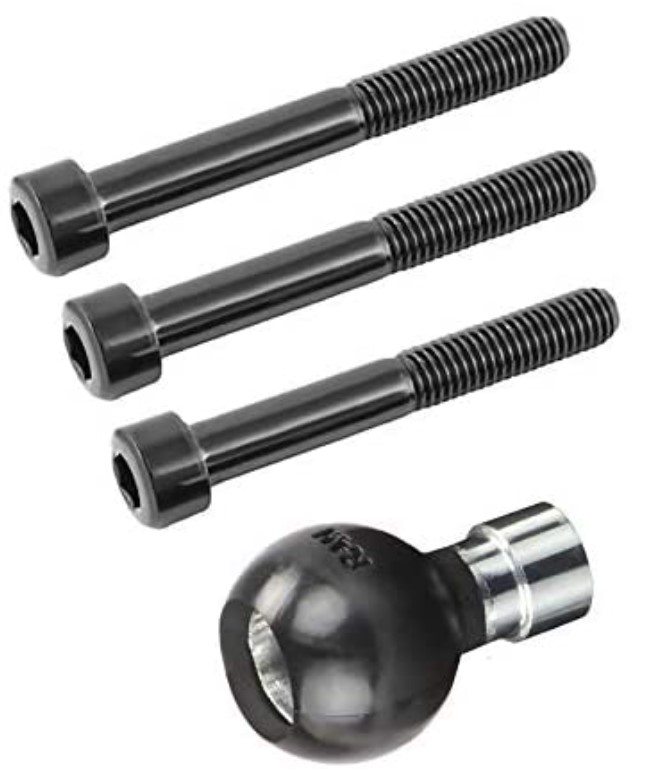

J'ai utilisé l'accessoire: Ram Mounts RAM-B-367 M8 Support Guidon de Moto Support de Montage













Détails des fixations



Dashcam

Samedi 10 juillet 2021

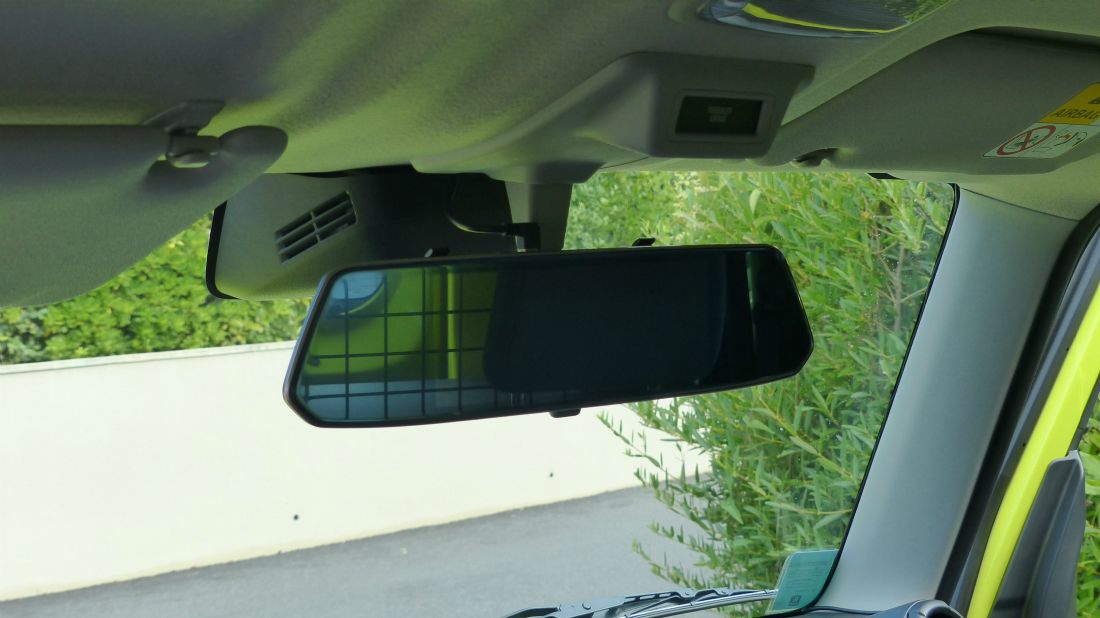

J'ai acheté un rétroviseur dashcam pour optimiser l'espace pare-brise. Le modèle acheté est:

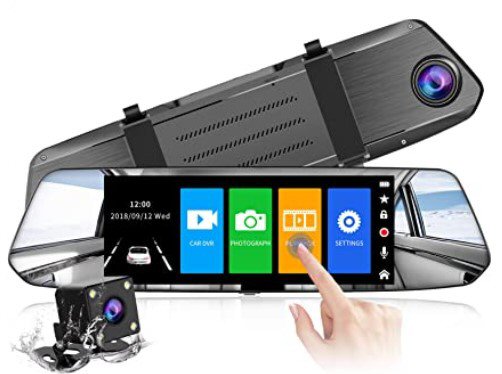

CHORTAU Dashcam Voiture Rétroviseur Écran Tactile de 7 Pouces Full HD 1080P, Caméra de Voiture Grand Angle avec Caméra Avant et Caméra Arrière Étanche, Système de Stationnement - Amazon - Pas terrible au niveau de la qualité d'image sous forte luminosité.











Pas facile de passer le câble vidéo avec un connecteur jack à 90°. La position de la caméra est voulue, ce n'est pas une caméra pour se stationner mais pour voir derrière.

Les images avant et arrière sont enregistrées simultanément dans un dossier A ou B. La qualité des images est délavée avec du soleil.

Suite à la mise en place des plaques de désensablage, la caméra arrière a été placée à coté de la plaque d'immatriculation.

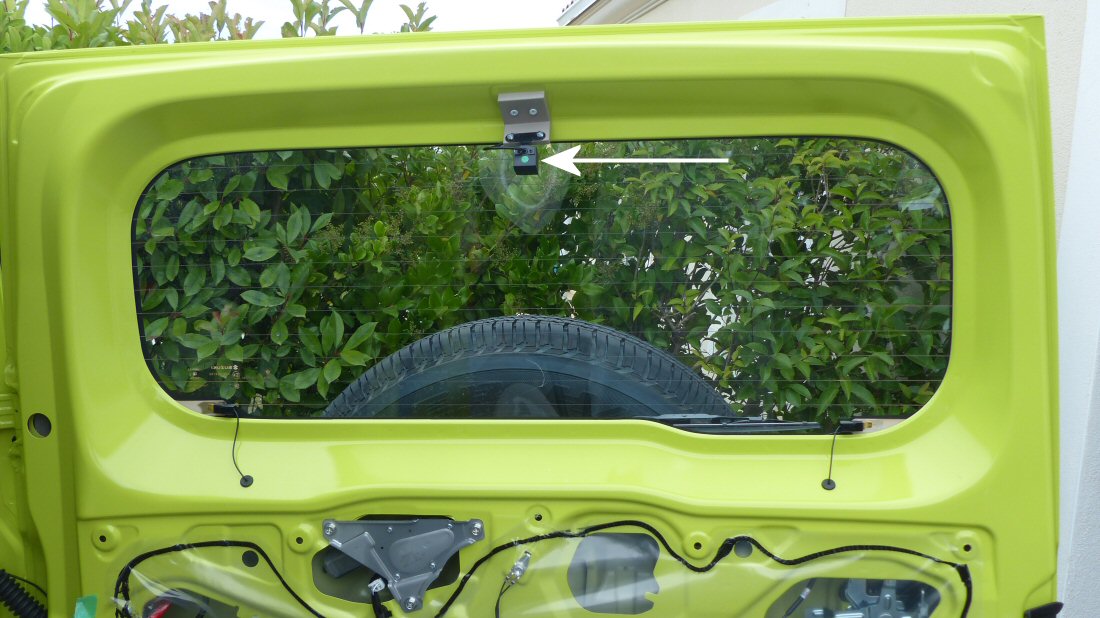

Fixation caméra

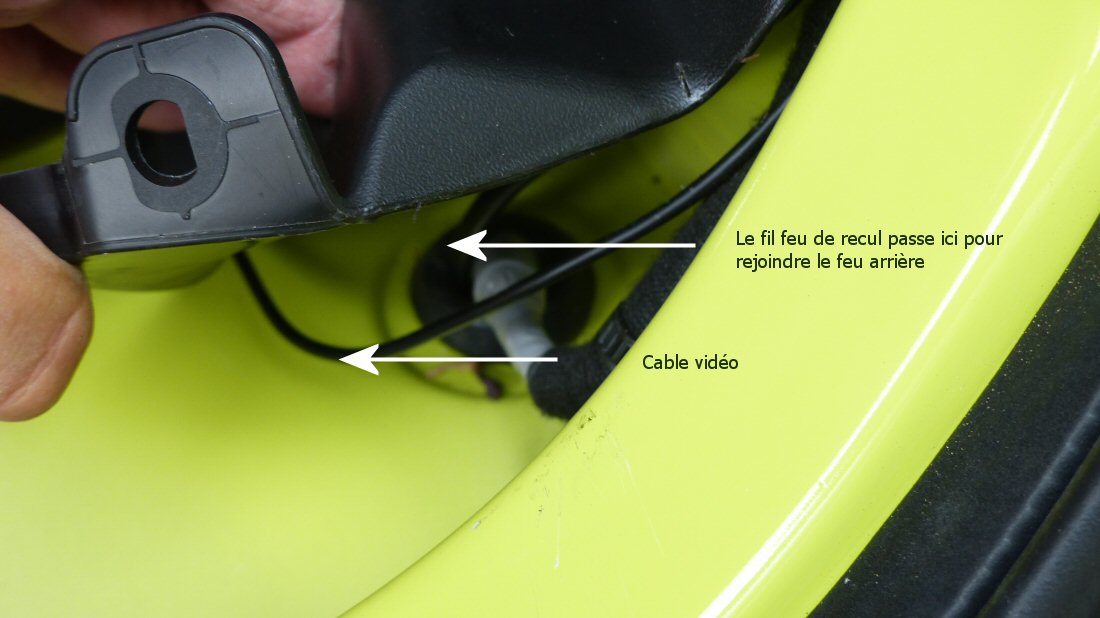

Passage des câbles coffre arrière droit











Piste de Taliouine











Pistes à Icht entre cailloux sable et cailloux









Piste avant Merzouga











Piste Sidi Ali - Merzouga

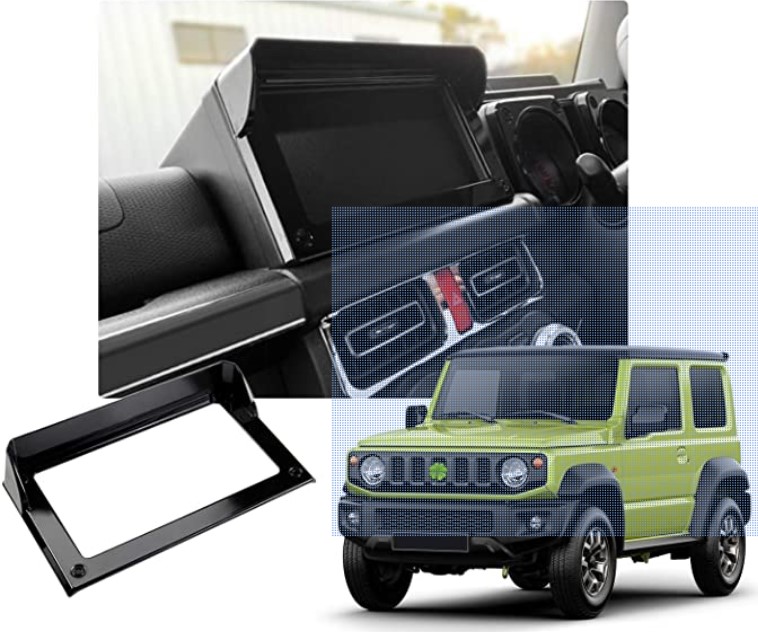

 Pare-soleil autoradio

Samedi 10 juillet 2021



Le pare-soleil n'est pas prévu pour ce modèle à touches, j'ai laissé un décalage. Modèle: CDEFG Pare-soleil pour JIMNY JB64W JB74W GPS Navigation en Voiture Accessoires- Amazon.







Blindage

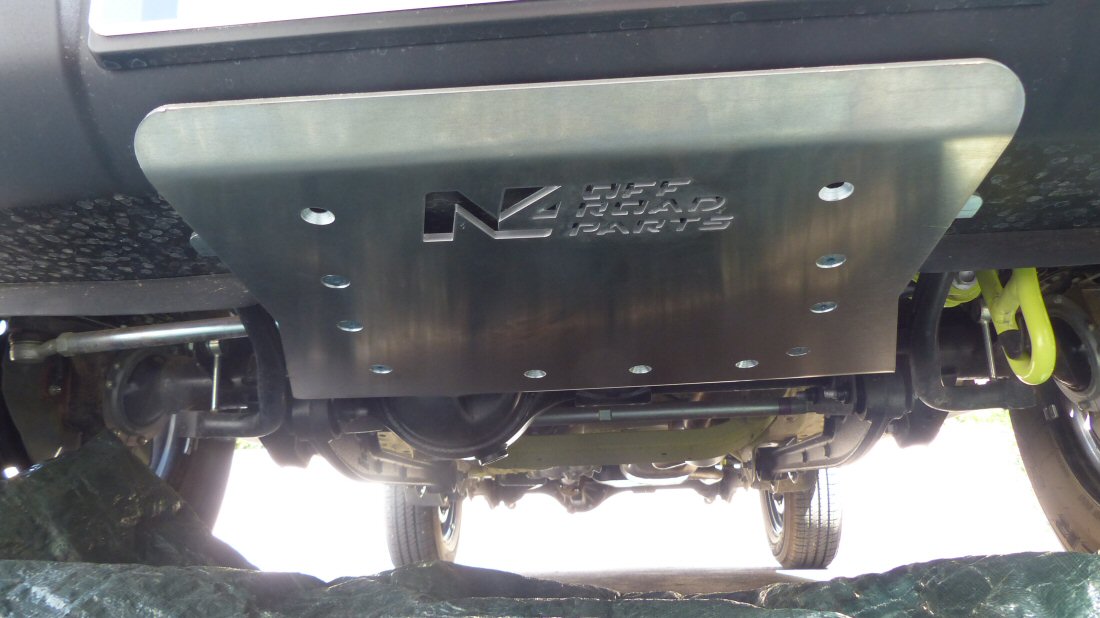

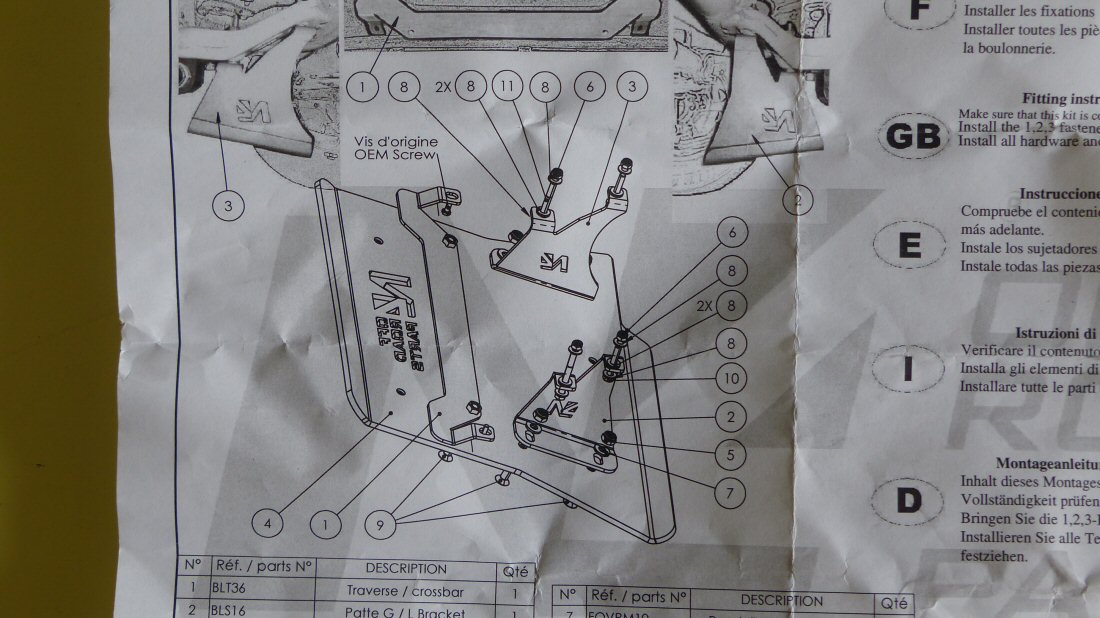

J'avais commandé un blindage chez Fort 4x4 en 6mm, il n'y en avait plus (COVID) il m'ont fait un prix sur le 8 mm.









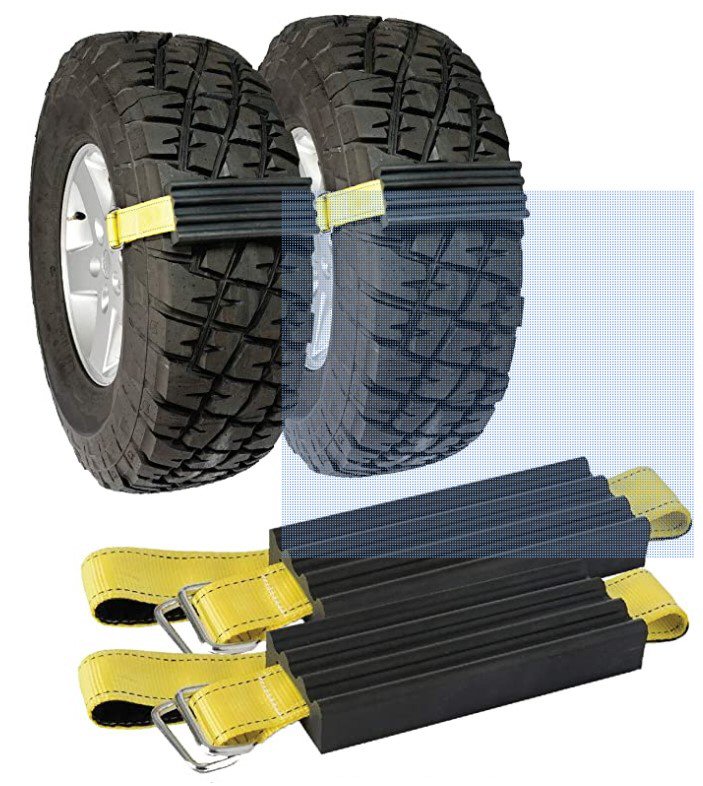

Plaques à sable / Trac Grabber

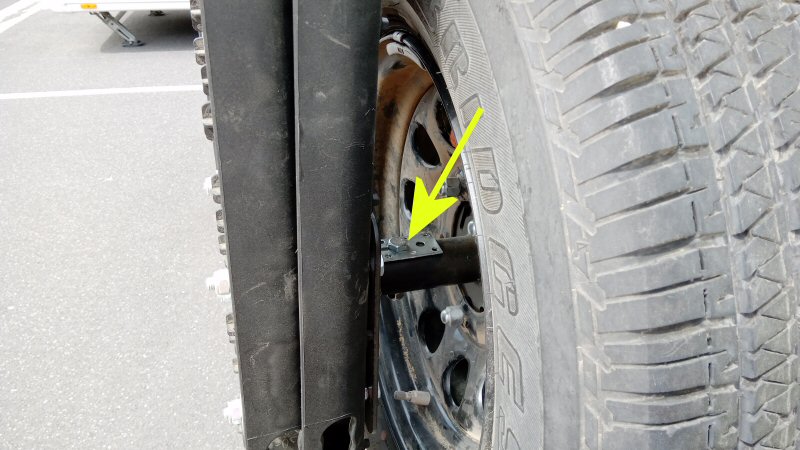

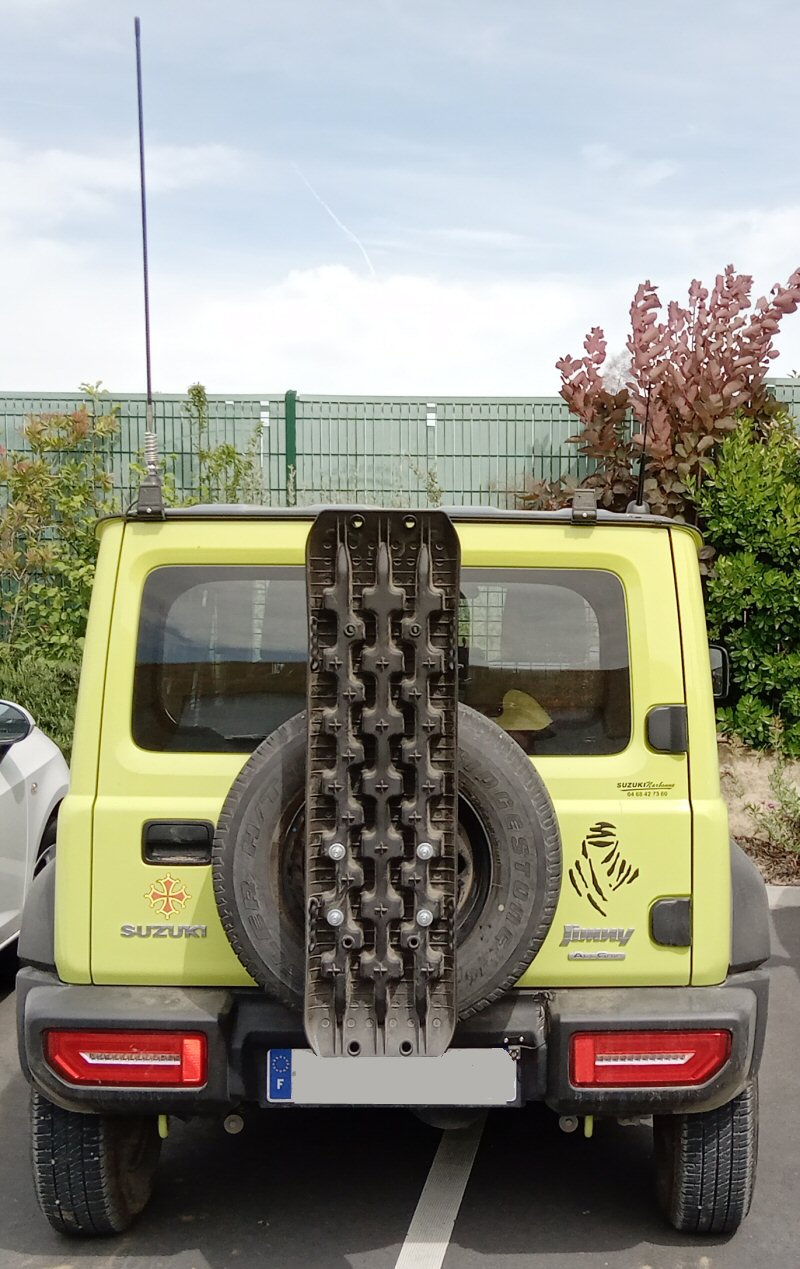

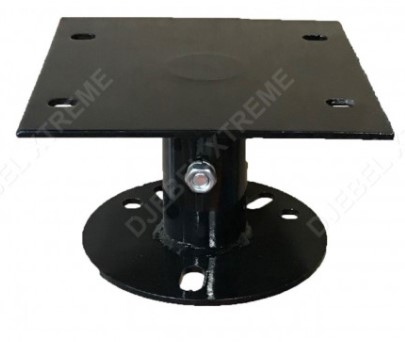

Plaques à sable CStern achetées chez Amazon. Fixées sur la roue de secours grâce au support de fixation sur roue de secours pour jerrycan acheté chez RLC ↓ avec 4 boulons Ø10 x 120 mm.







Il y a un jeu important entre les deux pièces du support (effet essuie glace !)  j'ai dû placer une équerre et un sandow ↑ pour éviter ce phénomène.

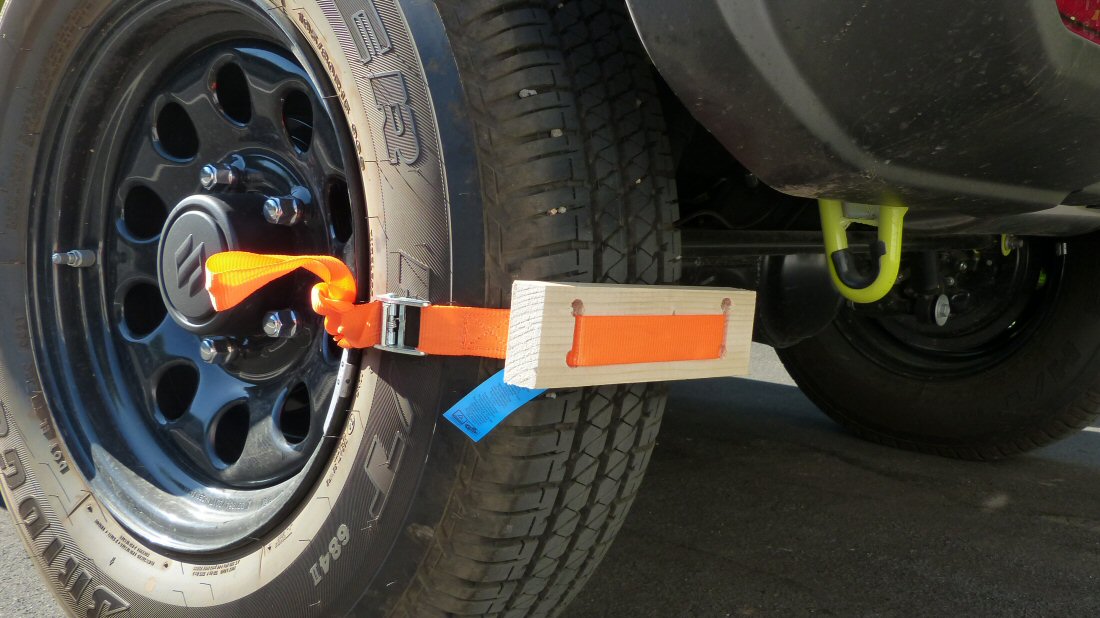

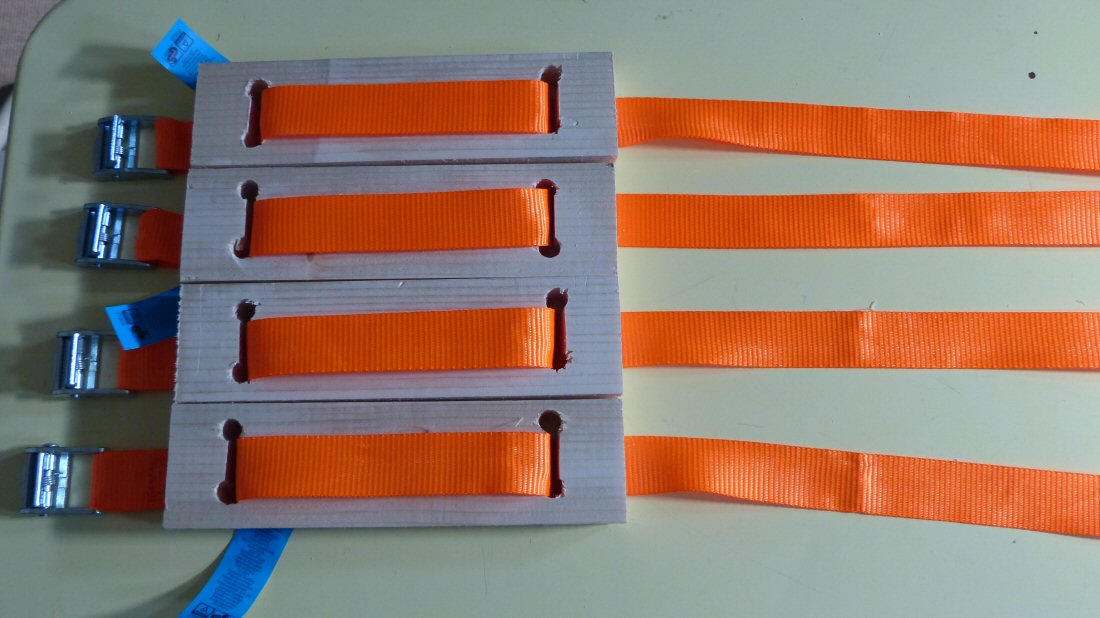

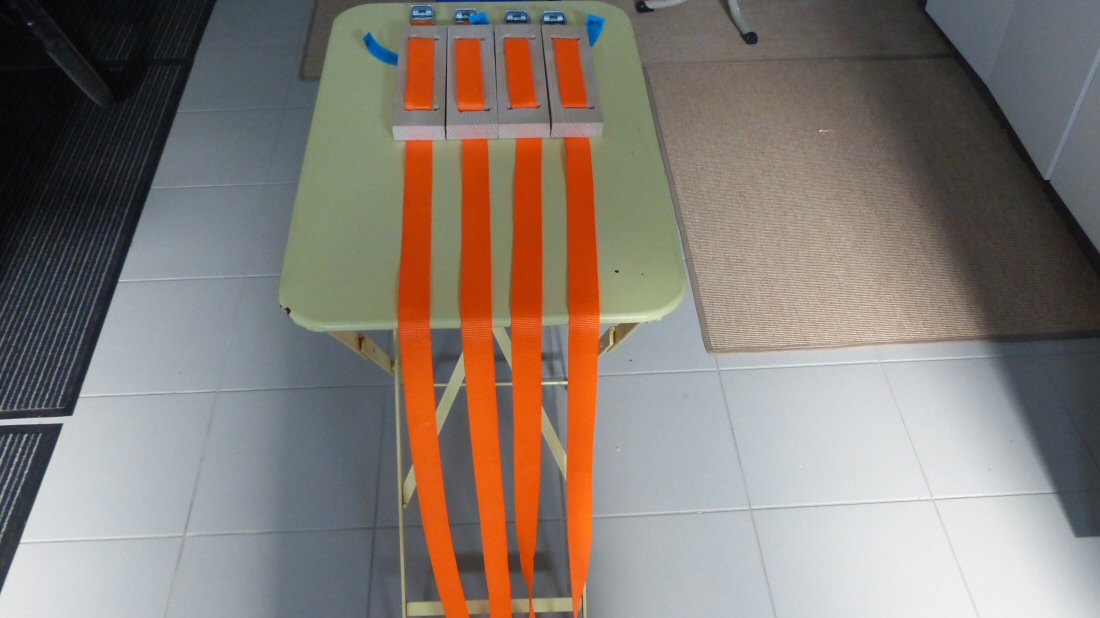

Réalisation DIY, comme les autres en bois et avec des sangles ↓










Abandonné Aucun intérêt, ça creuse, rien de telle que les plaques à sable.



Sangle & manilles







Sangle Outback 12T 10mètres et manilles Lyre T-MAX 4750kg Axe Ø20mm achetées chez Off Road Attitude.



Les manilles sont très grosses ça passe juste dans les anneaux du Jimny.



Compresseur

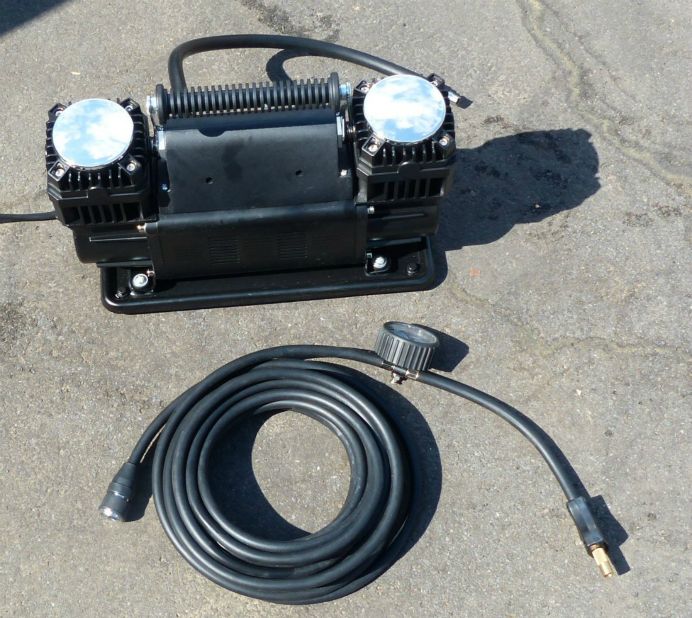

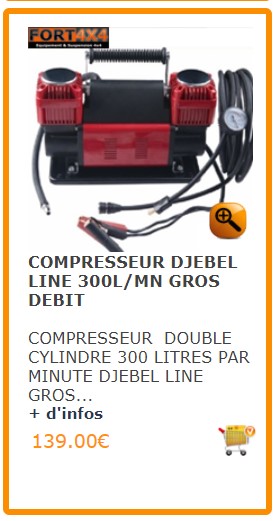

Modèle acheté: Compresseur d'air 12 V 300 L/min chez FORT 4X4. Très efficace et rapide après expérience.

Après expérience j'ai changé le système de branchement sur le pneu, qui se visse, pénible et inutilisable. J'ai mis un raccord standard pour manomètre.



Dégonfleurs (Déflateurs)



Pour dégonfler rapidement, c'est trop long avec le mano.

Acheté chez Aliexpress car trop cher en France.











Support téléphone

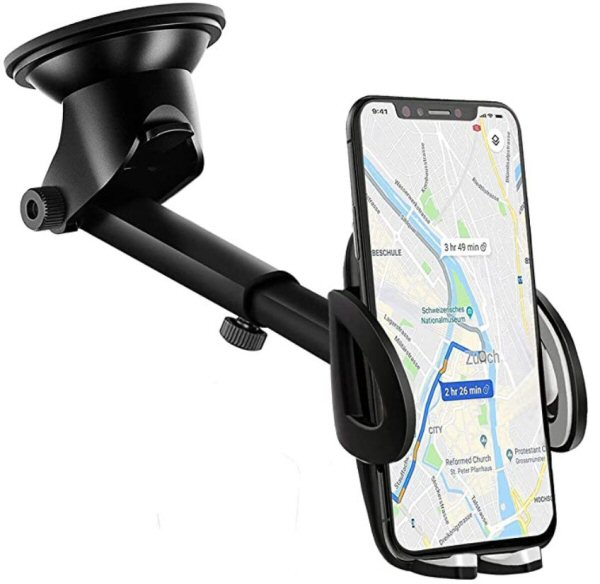

Modèle: IZUKU Support Téléphone Voiture Tableau de Bord





Ce support n'a pas tenu sur les pistes.

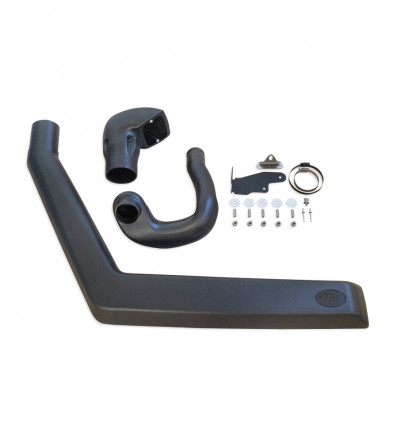

Snorkel

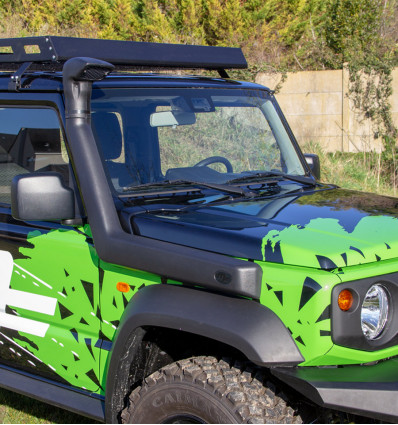

Abandonné pour l'instant car nous prenons de la distance dans les zones poussiéreuses et il y a peu d'eau dans les oueds au Maroc, modèle qui était prévu chez Master Forest:







Lave main eau chaude (indispensable)

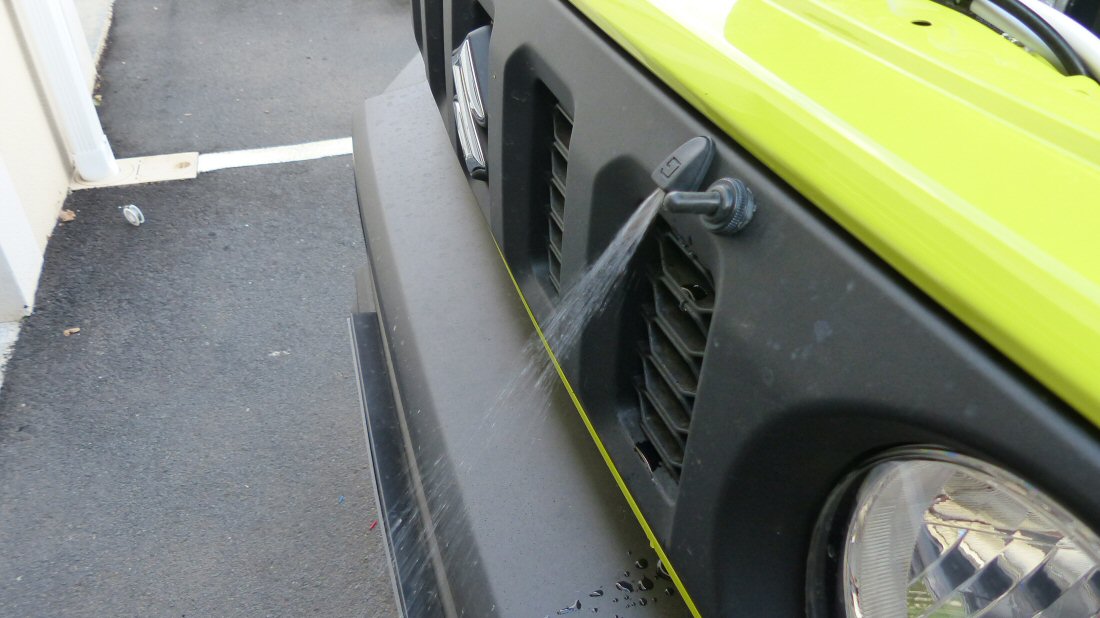

Gicleur et interrupteur avec capuchon étanche ↑







Le gicleur c'est bouché au bout de quelques mois, j'ai placé le tuyau coincé entre une pièce plastique et la calandre "nid d'abeille".

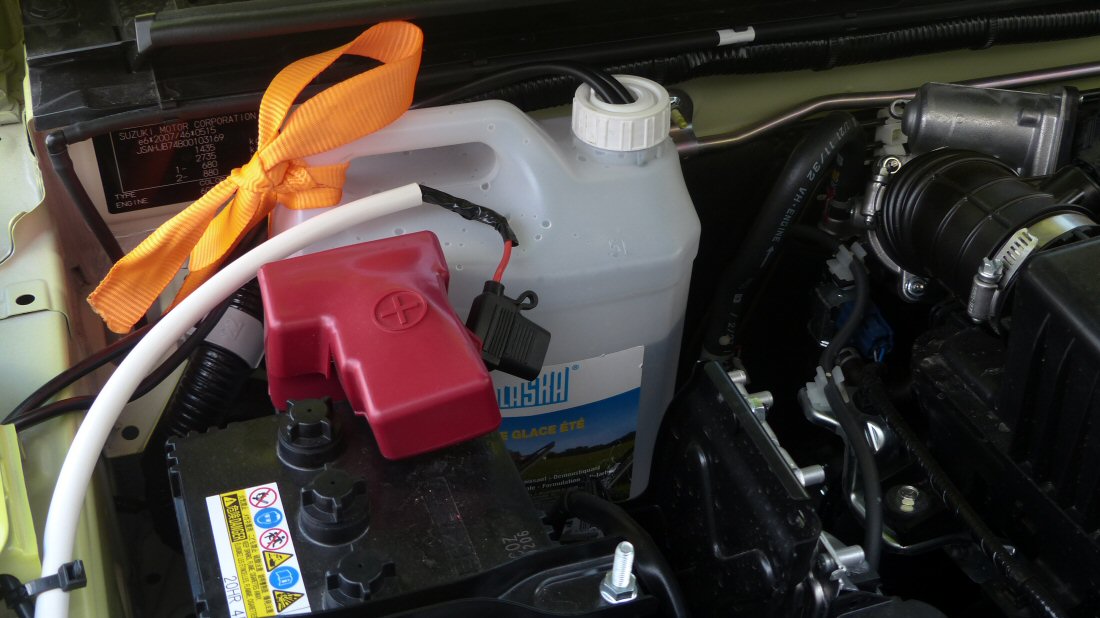

Bidon avec pompe immergée ↑









Support table Decathlon

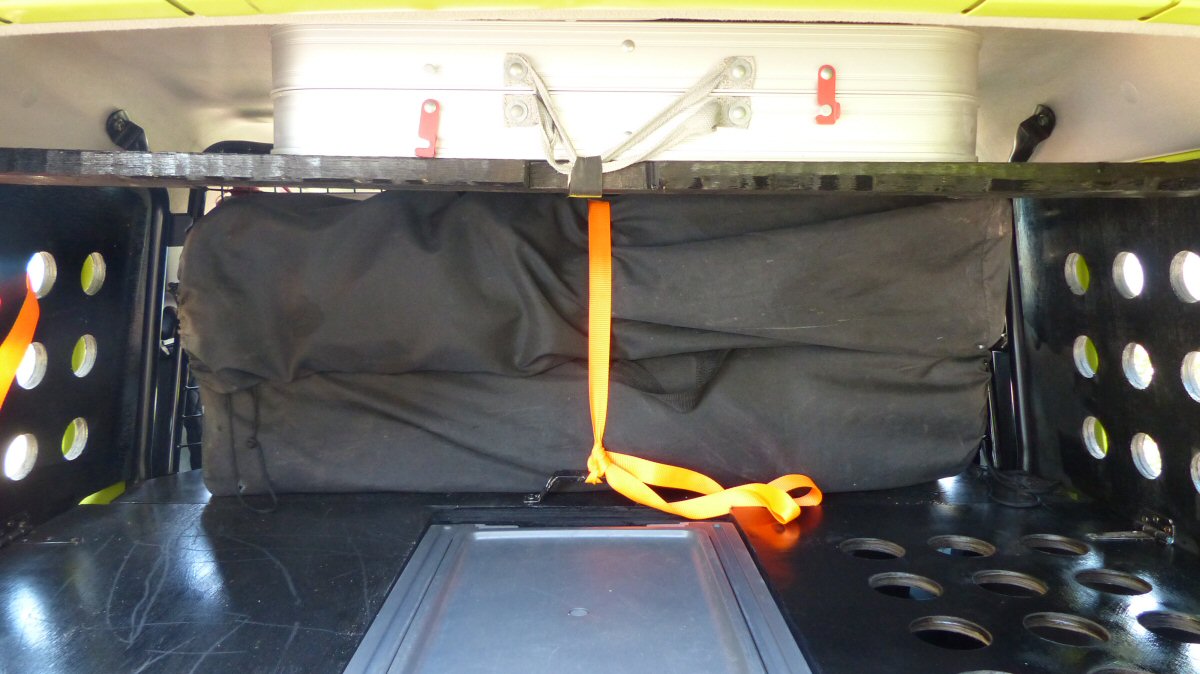

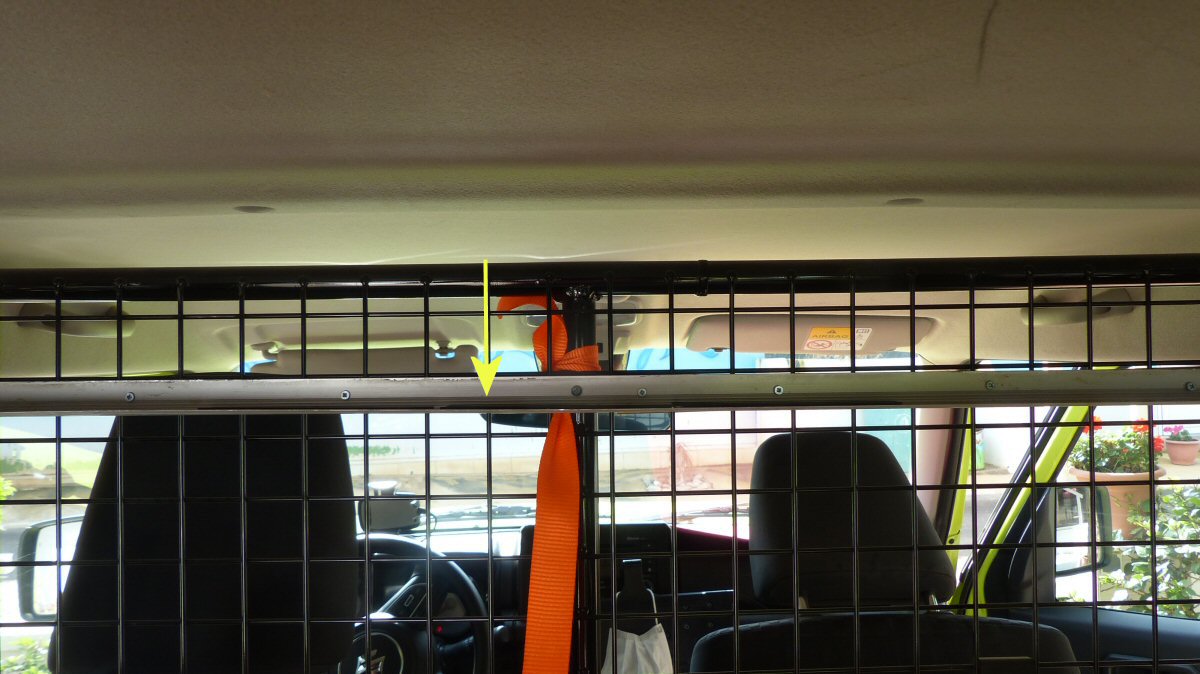

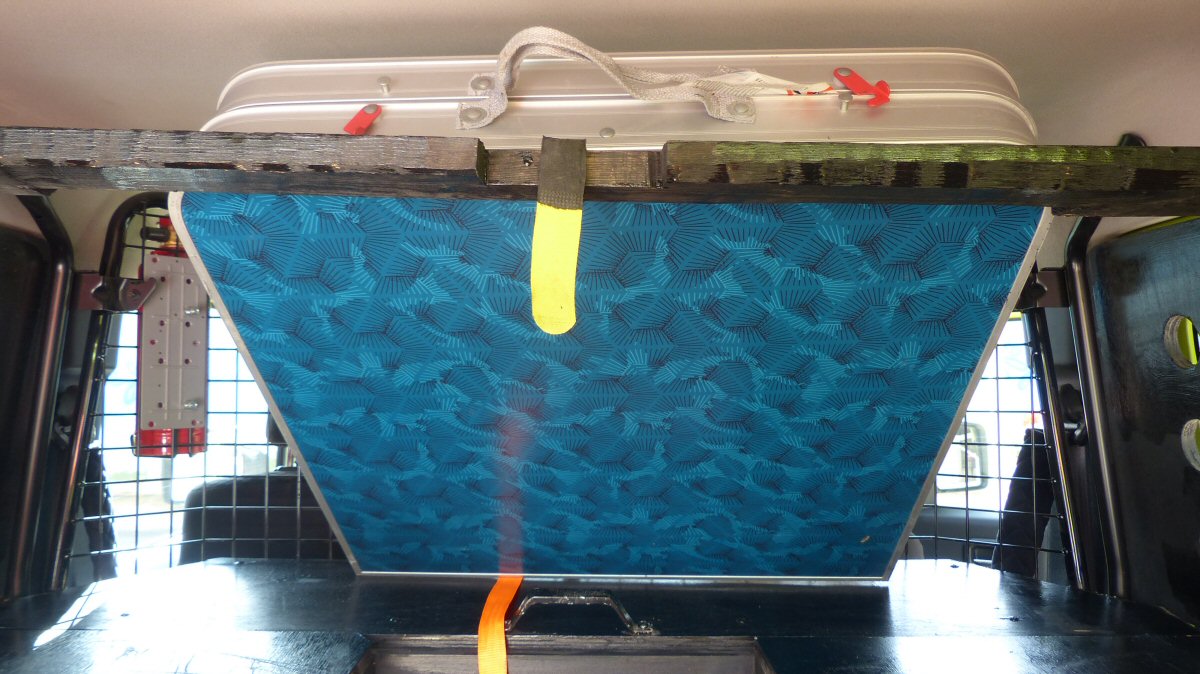

Support de table Decathlon au plafond et fauteuils de pécheurs fixés sur la grille de séparation. Le montage a été testé sur des pistes caillouteuses.

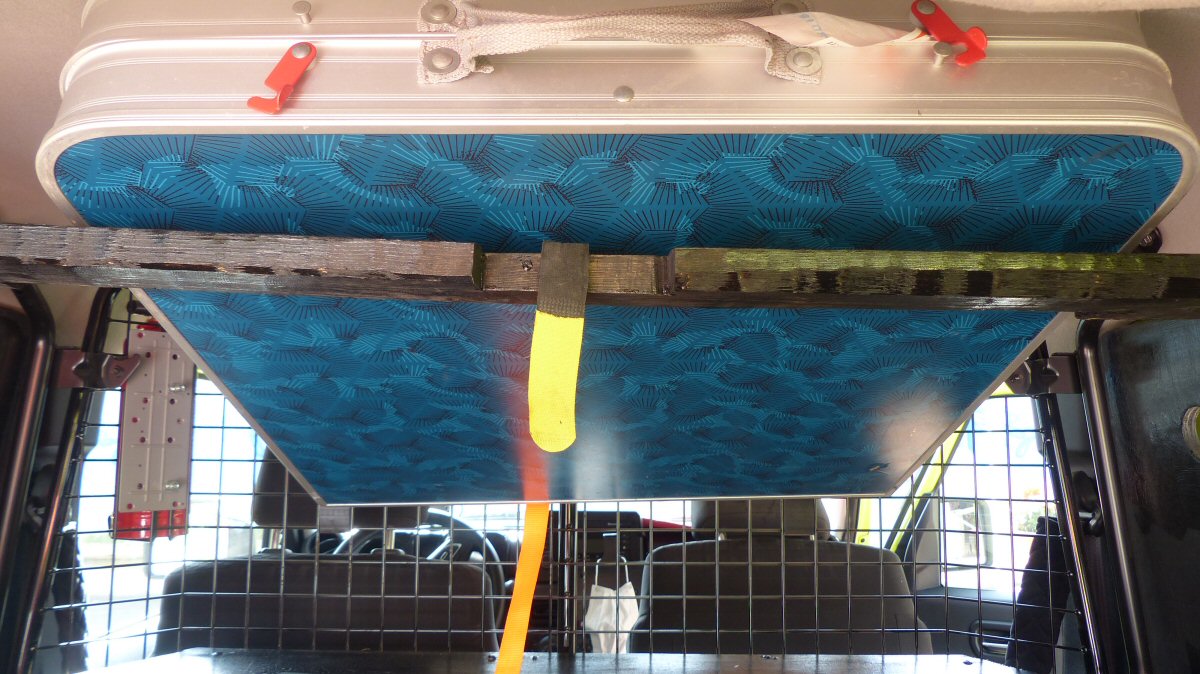

La table est posée devant sur une cornière



Il faut présenter la table de biais







La tirer vers l'arrière et la poser sur la cornière avant

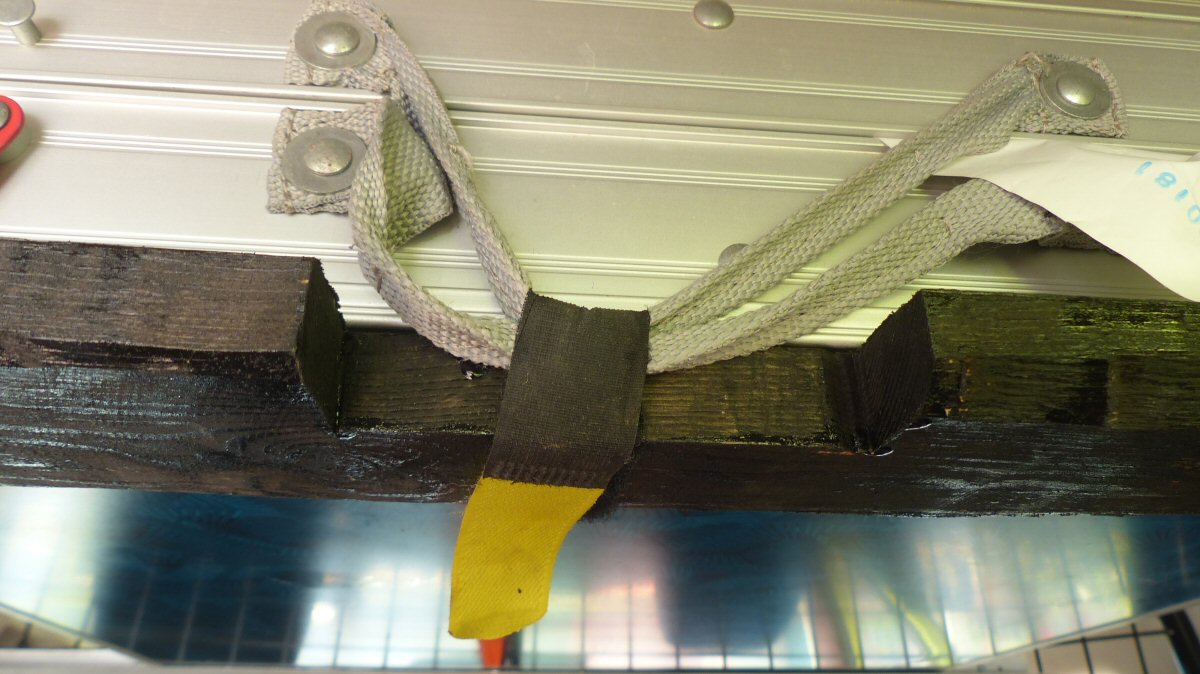

La table est tenue par un seul Velcro









220V

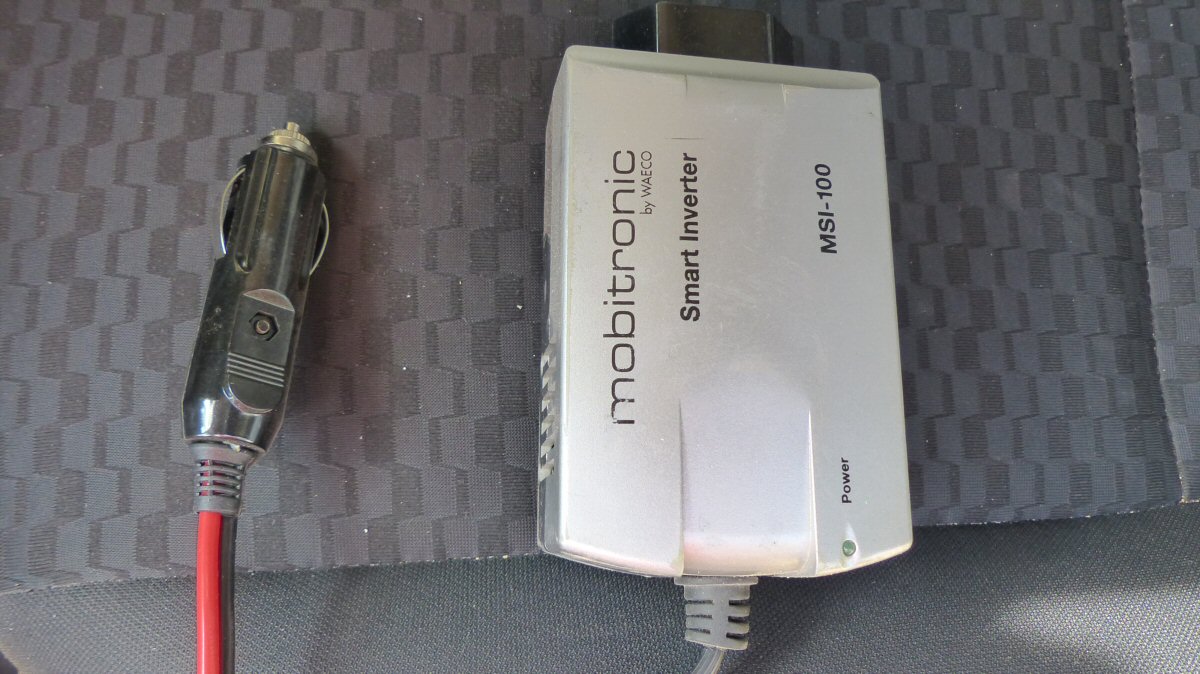

J'ai repris un petit convertisseur 250W sur prise allume cigare que je possédais ↓

Abandonné, pas de besoin.



Pas besoin à l'usage.







Pelle, couteau pour branche

kit réparation tubeless










Pelle Decathlon Maroc 12€, ça va !





Kit mèches pour pneus tubeless.

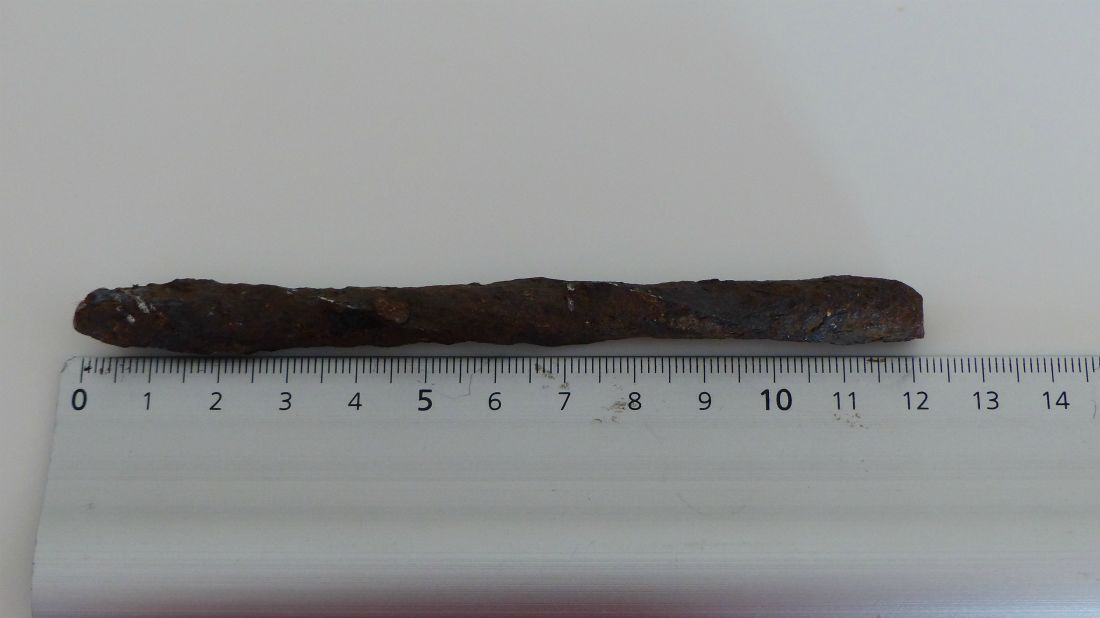

Déjà utilisé pour la première crevaison avant un mois, un fer à béton de 12 cm ↓

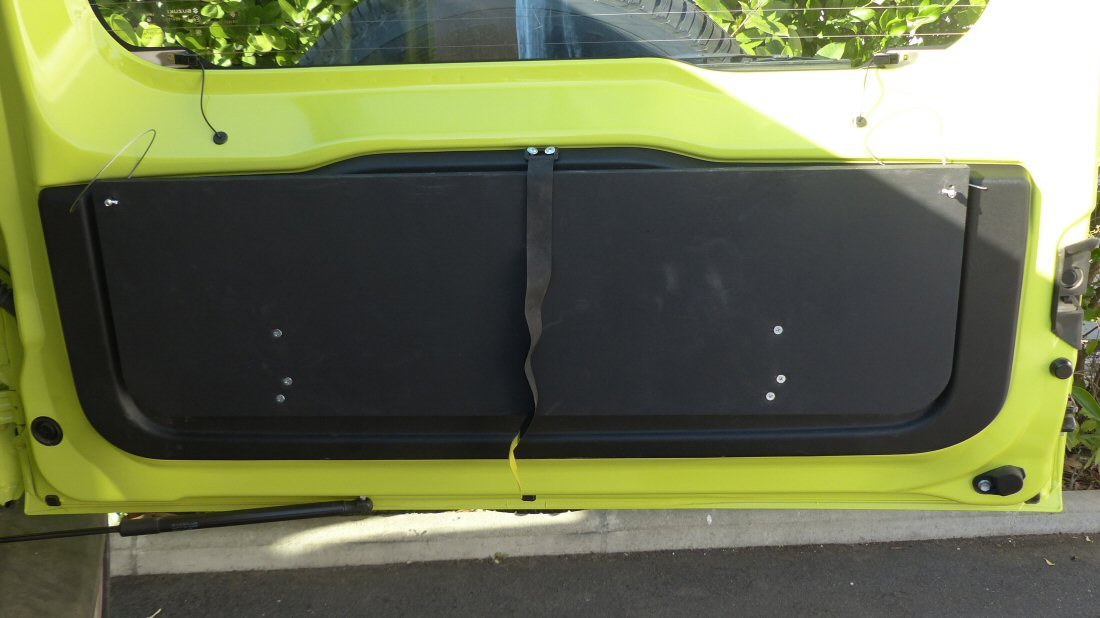

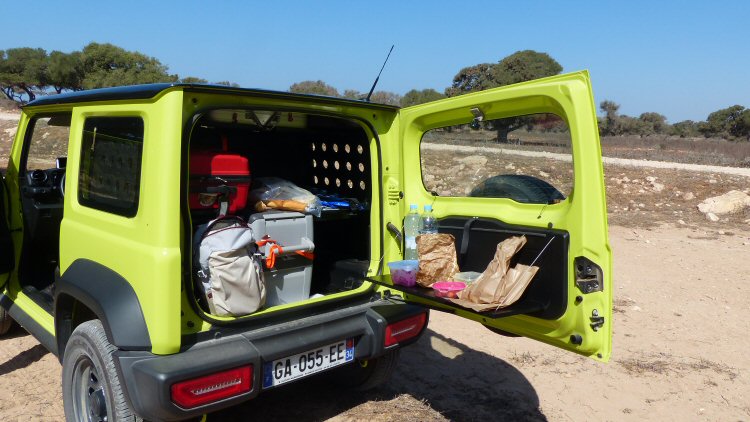

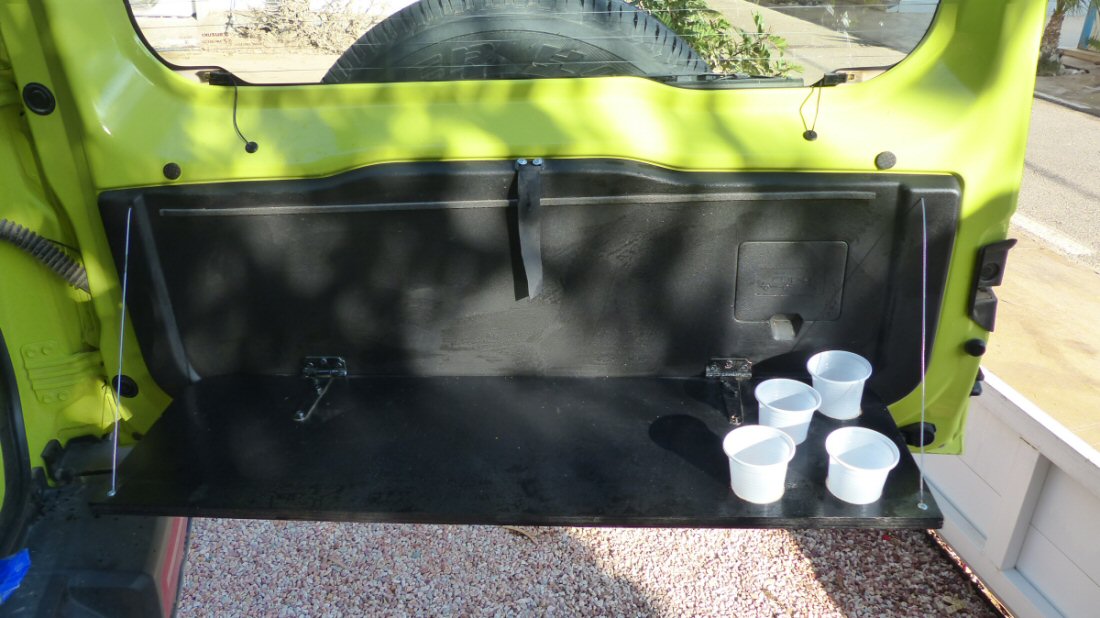

Tablette porte de coffre



↑ Rajout de porte-gobelets ↑







Extincteur

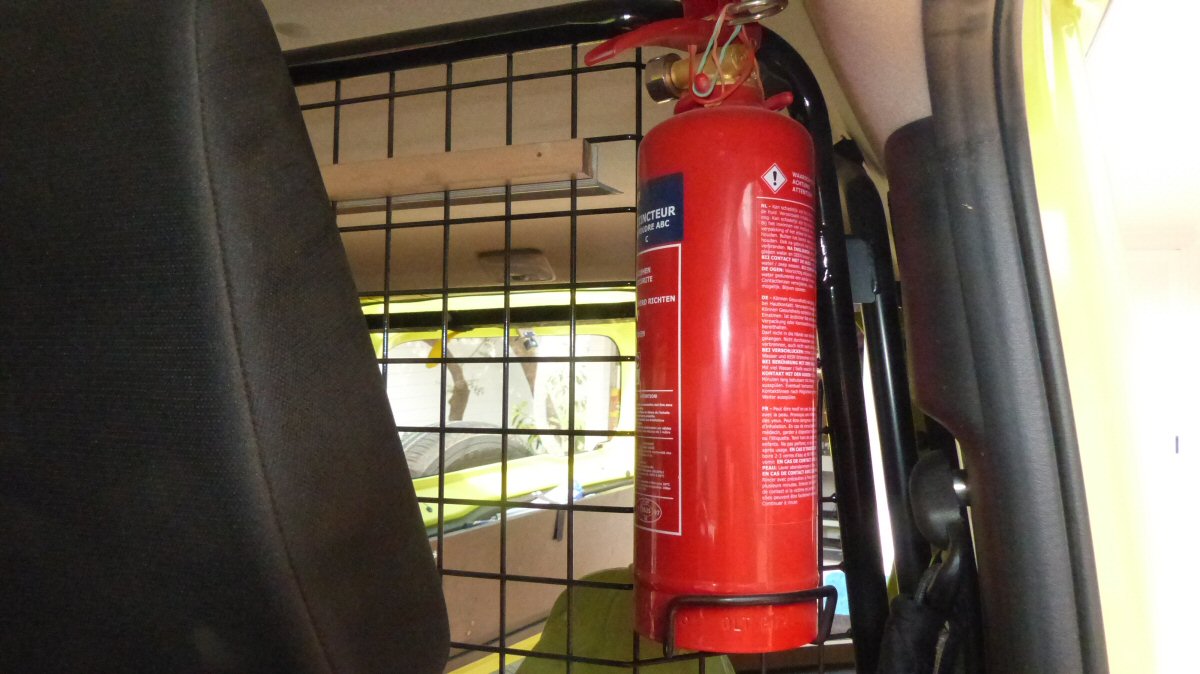

Placé derrière le conducteur, prévoir un élastique pour bloquer la goupille, sinon on a un cliquetis derrière l'oreille.

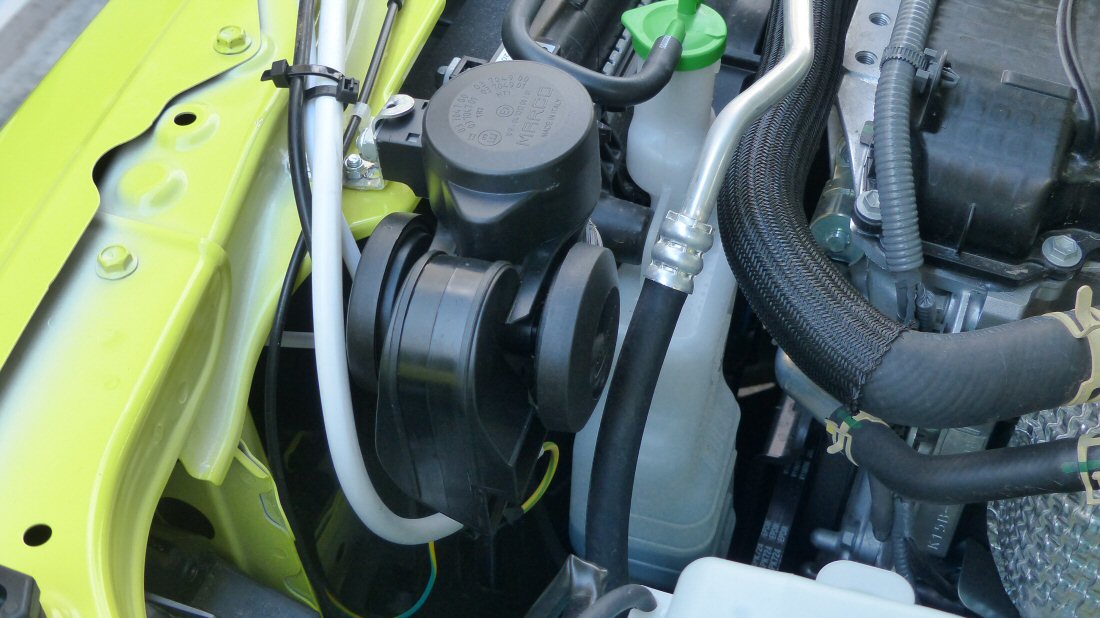

Klaxon



Pour le Maroc, un biton avec compresseur intégré. (Marco 11203012 TR2-TORNADO, Avertisseur de 2 Tons avec le compresseur d'air intégré 29.96 € chez Amazon)







Radio CiBi - Walkie Talkie



J'ai acheté ce modèle ci-dessous ↓ pour sa compacité et j'ai une CB portable Midland

Documentation CiBi PNI-HP6500

Documentation CiBi portable Midland

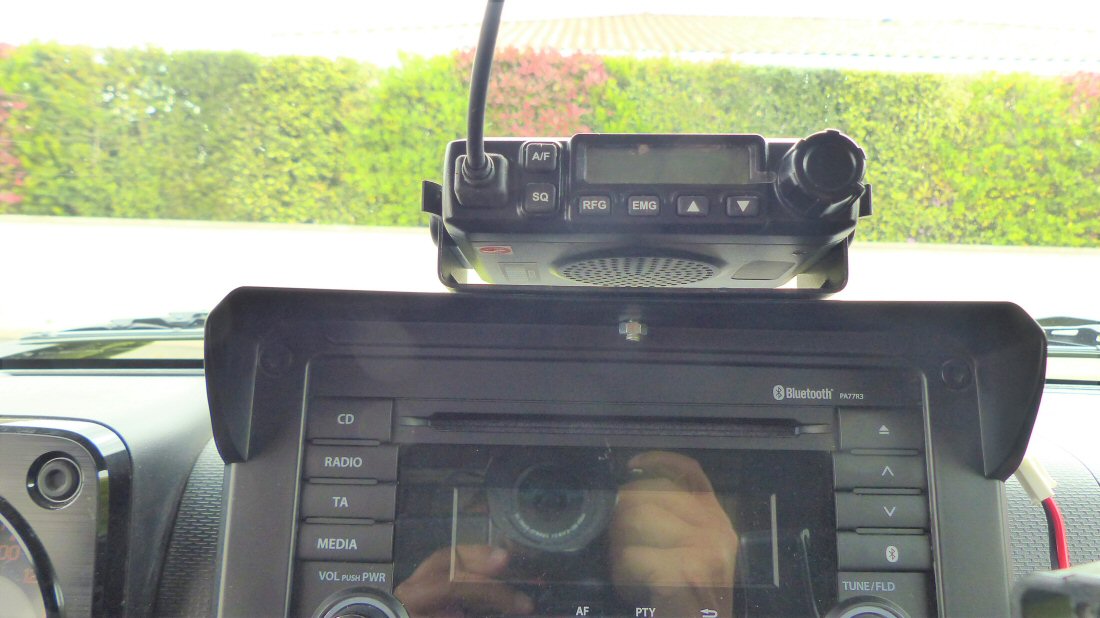

La CiBi est fixée sur le pare-soleil de l'autoradio ↑

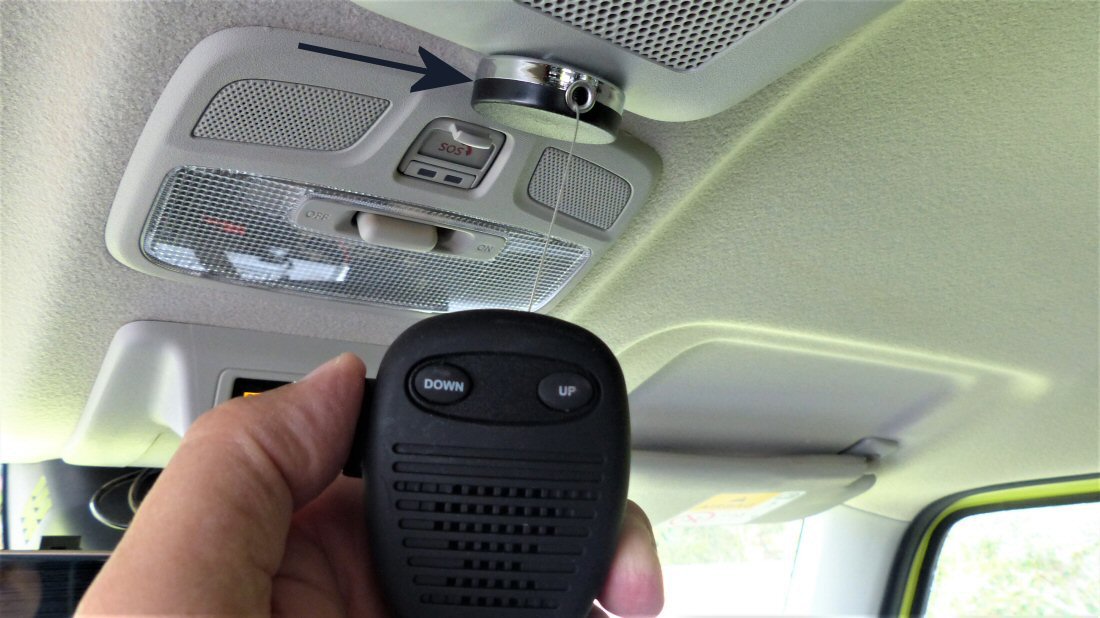

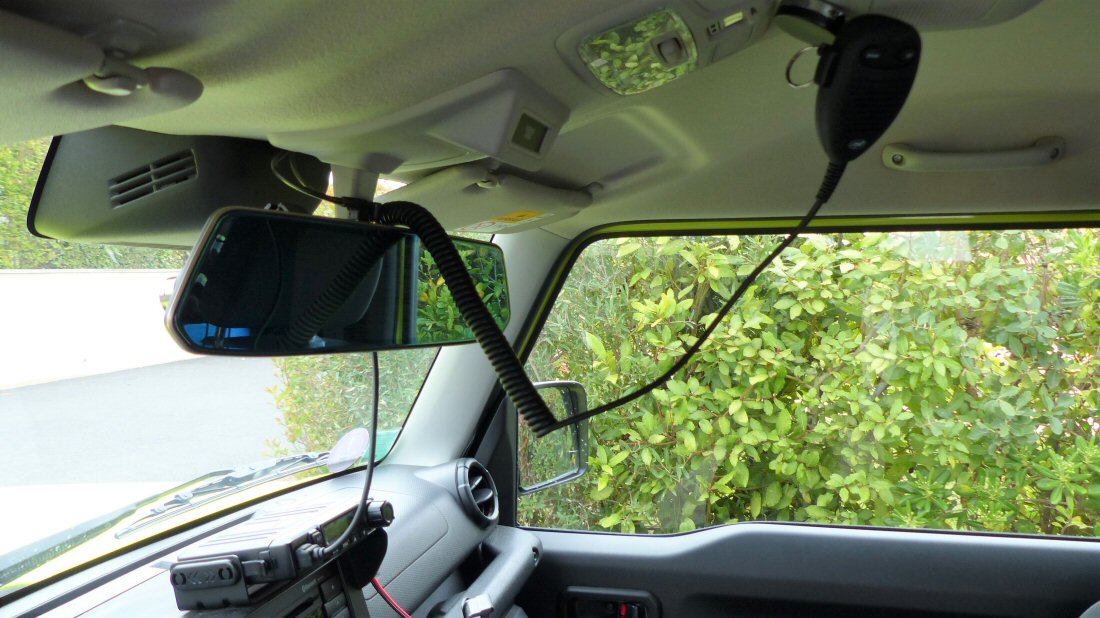

C'était la galère pour la fixation du micro, j'ai opté pour un porte clefs rétractable style trucker américain ( Vicloon Porte-clés Retractable - Amazon 6.59€ - 2pces)

J'ai supprimé les deux switch pour monter ou descendre les canaux, cela crée toujours des problèmes, on change de canal en prenant le micro et on n'entend plus les copains !



Antenne CiBi

Mai 2022

↑ Abandonné

Fixation actuelle

Une antenne Albrecht Gamma fixée sur un support gouttière KF black, la vis pointeau de la rotation ne retient pas suffisamment l'antenne en tout terrain, j'ai du percer et mettre une vis traversante. Le support gouttière est ce une bonne idée ! la gouttière va t'elle tenir ?

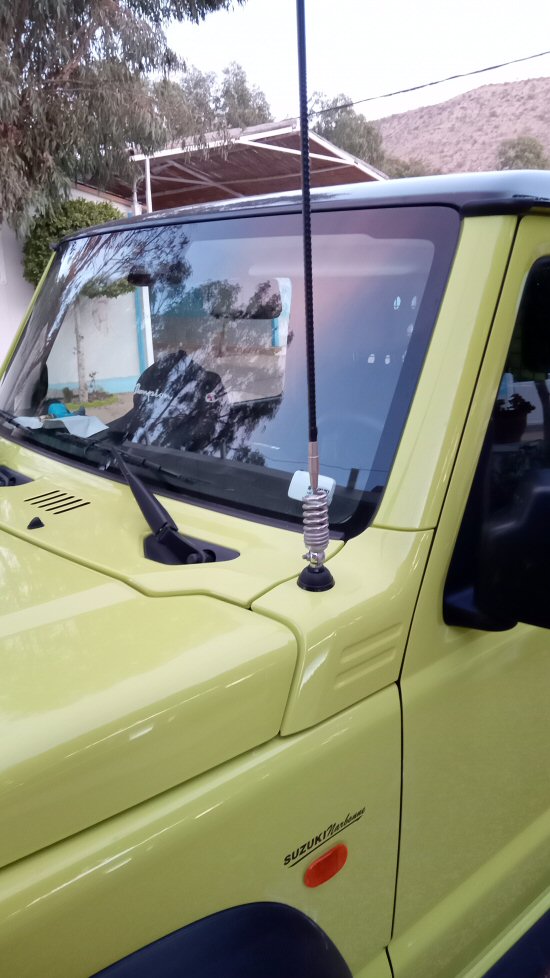

Après expérience j'ai fixé l'antenne sur le coté avant, aucune perturbation avec le laser et la détection piéton et anticollision. Pour réaliser ce montage il faut démonter les essuies glace, la tôle pour accéder à la vis de fixation supérieur du petit carter, la seconde vis est dans le montant de la porte, en bas il y a deux ergots..







Cric air

Mai 2022


Pas de place dans le Jimny pour un HI-lift jack, et je ne veux pas le fixer dehors, alors j'ai acheté un Cric air chez VEVOR à un prix incroyable (87€).

A l'essai j'ai préféré utiliser le compresseur plutôt que le pot d'échappement.



Premier essai sur une caravane de 1.5 T

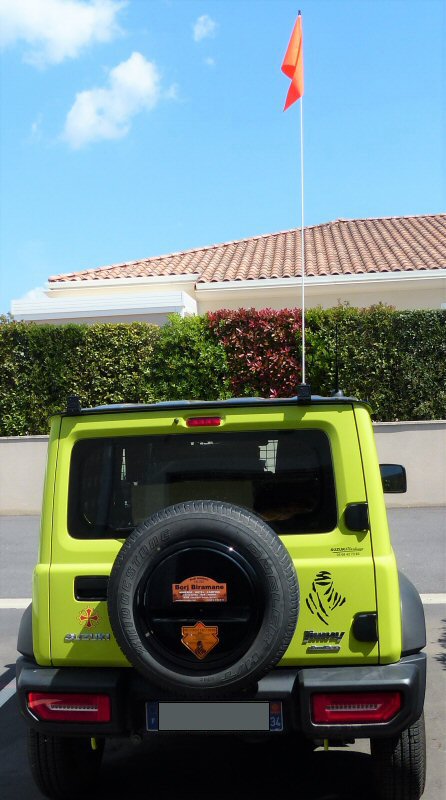

 Drapeau de sécurité

Mai 2022



Pour être vu dans les dunes.

Le support est une support d'antenne pour toit gouttière ( KF Black chez CRTfrance, pas dispo chez CB+) ~ 14€



Le mât (1.5m) et son fanion chez Montagnequad (19.80€).



La vis pointeau de la rotation (support KF) ne retient pas suffisamment l'ensemble fanion en tout terrain, j'ai du percer et mettre une vis traversante.

Le support gouttière est ce une bonne idée ! la gouttière va t'elle tenir ?



Le fanion plastique fourni (Photo) avec le mât produit des vibrations importantes dans la carrosserie, qui ont disparues dès la mise en place d'un drapeau textile.

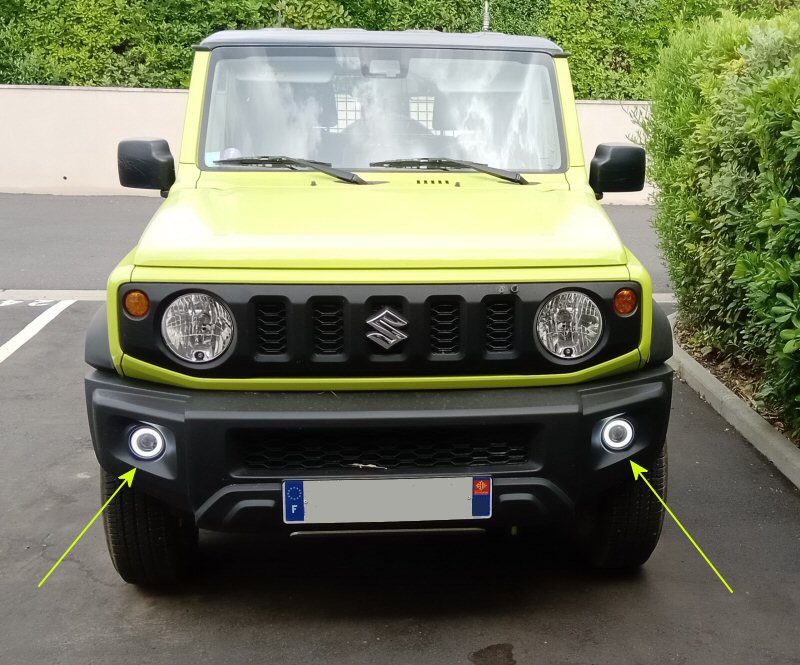

Yeux d'ange (Angel eye)

Chez ALIEXPRESS, 36€ port inclus.
